دستگاه اندازه گیری هماهنگ بازوی مفصل با محدوده اندازه گیری 1.5m-3.5m CMM قابل حمل 3D اندازه گیری بازو RA3

دستگاه اندازه گیری هماهنگ بازوی مفصل با محدوده اندازه گیری 1.5m-3.5m CMM قابل حمل 3D اندازه گیری بازو RA3

نام تجاری:	RUYA
شماره مدل:	RA315 ، RA320 ، RA325 ، RA330 ، RA335
مقدار تولیدی:	۱ درصد
قیمت:	قابل مذاکره
زمان تحویل:	5 تا 10 روز کاری
شرایط پرداخت:	T/T

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

گواهی:

ISO 9001

آبی ، قرمز

محدوده اندازه گیری:

1.5m-5.5m

0.06mm-0.18mm

تکرارپذیری:

0.03mm-0.12mm

جزئیات بسته بندی:

فلایت کیس + جعبه چوبی

قابلیت ارائه:

1-10 قطعه 2 هفته

برجسته کردن:

دستگاه اندازه گیری مختصات بازوی مفصلی RA3

RA315 دستگاه اندازه گیری مختصات بازوی مفصلی

اندازه گیری سه بعدی بازوی قابل حمل cm

توضیحات محصول

دستگاه اندازه گیری هماهنگ بازوی مفصل CMM 3D قابل حمل بازوی اندازه گیری RA3

خلاصه ی محصول

دستگاه اندازه گیری مختصات بازوی مفصلی همچنین "ماشین اندازه گیری مختصات انعطاف پذیر" یا "ماشین اندازه گیری مختصات قابل حمل" (CMM قابل حمل یا PCMM) نامیده می شود.شامل سه دست سخت بدن است، شش مفصل متحرک و یک کاوشگر. عملکردهای اساسی آن تشخیص ویژگی های هندسی و تشخیص تحمل هندسی GD&T است.

کارکردهای اساسی

تشخیص ویژگی های هندسی

اندازه گیری ویژگی های هندسی بر روی قطعه کار و از طریق پروژکشن و تقاطع، ویژگی های هندسی موجود برای تولید ویژگی های جدید مناسب هستند.
سرعت تجزیه و تحلیل ابعاد فضایی مانند فاصله و زاویه بین ویژگی های هندسی.
سیستم مختصات را می توان از طریق نقاط، خطوط و سطوح سفارشی کرد و ابعاد خطی را می توان نشان داد.

تشخیص تحمل هندسی GD&T

نرم افزار اندازه گیری ابزار GD&T را برای ارزیابی شکل و موقعیت تحمل از ویژگی های هندسی فراهم می کند. به عنوان مثال عمودی، موازی، مسطحیت، استوانه، هم محوری، شیب,موقعیت و غیره

مقایسه مدل سه بعدی

این نرم افزار با فرمت های متعدد داده های سه بعدی سازگار است و چندین روش هماهنگی مختصات را فراهم می کند.می تواند به طور خودکار ویژگی های هندسی اندازه گیری شده و داده های نقطه سطح را با مقادیر نظری در مدل سه بعدی مقایسه کند، و ارائه گزارش های گرافیکی تجزیه و تحلیل خطا.

گزارش آزمون

گزارش های تست در قالب PDF، Excel و mht می توانند به سرعت تولید شوند. عملکرد سفارشی سازی گزارش بازرسی قدرتمند است و گزارش خروجی راحت و سریع با تصاویر و متون است.

زمینه های کاربرد

برای قطعات اتومبیل، قاب موتورسیکلت، اندازه گیری لوله، اندازه گیری بازوی رباتیک، تولید ورق فلزی، کارخانه قفسه مواد، نمایش آموزشی و غیره استفاده می شود.

مشخصات محصول

مدل	محدوده اندازه گیری فضایی	خطای نشان دادن طول فضا	ثبات اندازه گیری مختصات یک محوری
RA315	1.5 متر	0.06 میلی متر	0.03 میلی متر
RA320	2.0m	0.08 میلی متر	0.04 میلی متر
RA325	2.5 متر	0.11 میلی متر	0.06 میلی متر
RA330	3.0m	0.14 میلی متر	0.08 میلی متر
RA335	3.5 متر	0.18 میلی متر	0.12 میلی متر

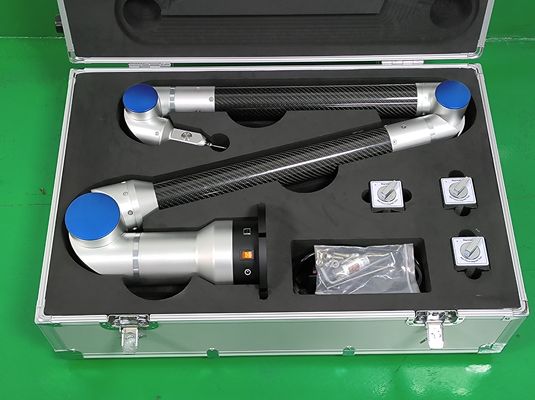

دستگاه اندازه گیری هماهنگ بازوی مفصل با محدوده اندازه گیری 1.5m-3.5m CMM قابل حمل 3D اندازه گیری بازو RA3 0

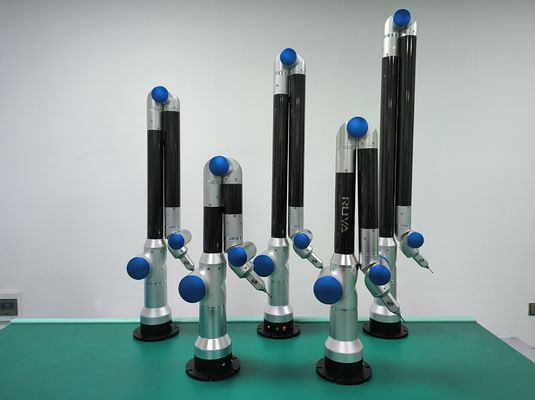

دستگاه اندازه گیری هماهنگ بازوی مفصل با محدوده اندازه گیری 1.5m-3.5m CMM قابل حمل 3D اندازه گیری بازو RA3 1

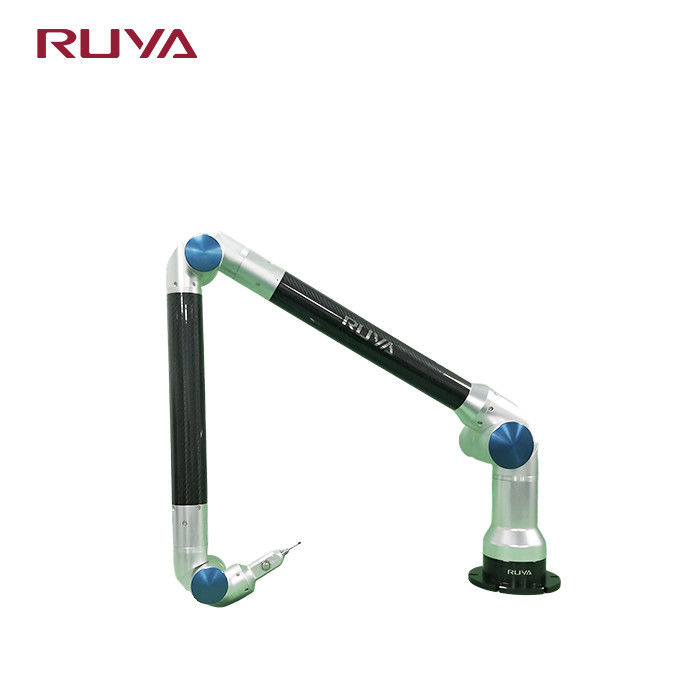

دستگاه اندازه گیری هماهنگ بازوی مفصل با محدوده اندازه گیری 1.5m-3.5m CMM قابل حمل 3D اندازه گیری بازو RA3 2

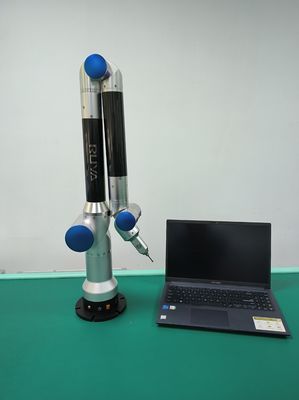

دستگاه اندازه گیری هماهنگ بازوی مفصل با محدوده اندازه گیری 1.5m-3.5m CMM قابل حمل 3D اندازه گیری بازو RA3 3

مشتریان ما

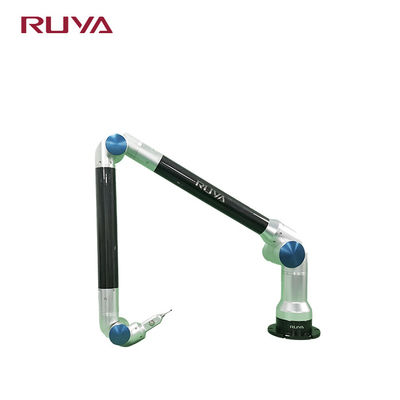

دستگاه اندازه گیری هماهنگ بازوی مفصل با محدوده اندازه گیری 1.5m-3.5m CMM قابل حمل 3D اندازه گیری بازو RA3 4

برچسب ها:

دستگاه اندازه گیری مختصات بازوی مفصل,سی ام ام قابل حمل,بازوی مفصل (cmm)

دستگاه اندازه گیری مختصات بازوی مفصلی RA3,RA315 دستگاه اندازه گیری مختصات بازوی مفصلی,اندازه گیری سه بعدی بازوی قابل حمل cm
