منشور چند وجهی اندازه گیری زاویه دقیق برای چند ضلعی تأیید زاویه با دقت بالا

منشور چند وجهی اندازه گیری زاویه دقیق برای چند ضلعی تأیید زاویه با دقت بالا

نام تجاری:	RUYA
شماره مدل:	DLT-8 ， DLT-12 ， DLT-17 ， DLT-23 ， DLT-24 ， DLT-36
مقدار تولیدی:	۱ درصد
قیمت:	قابل مذاکره
زمان تحویل:	20-30 روز کاری
شرایط پرداخت:	T/T

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

گواهی:

ISO 9001

درجه 0 ، درجه 1

سطح زبری سطح کار:

.0.025

جزئیات بسته بندی:

جعبه چوبی

قابلیت ارائه:

1-10 قطعه 4-6 هفته

برجسته کردن:

دقت زاویه اندازه گیری پریزم چند وجهی

پریزم فلزی چند وجهی

پریزمی چند وجهی DLT-8

توضیحات محصول

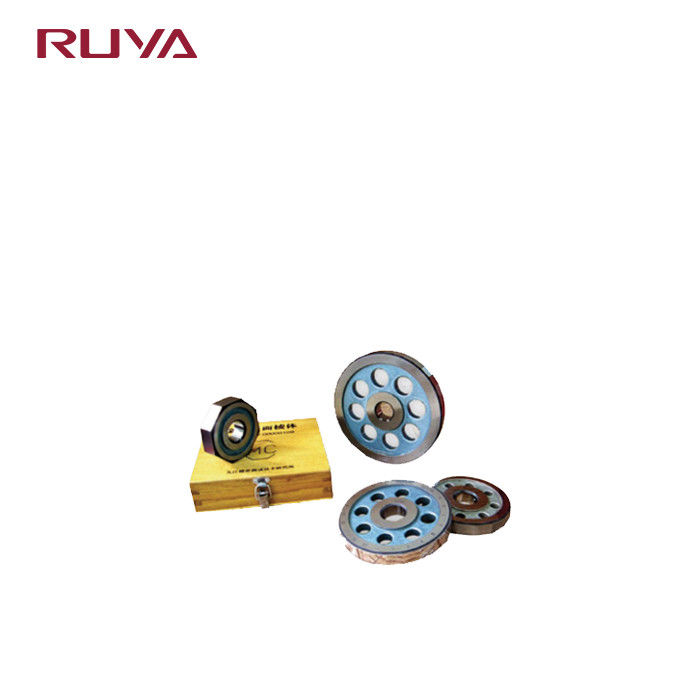

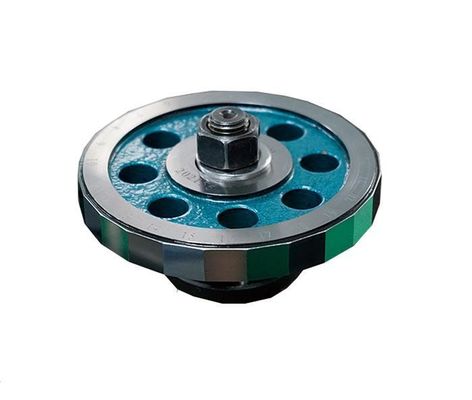

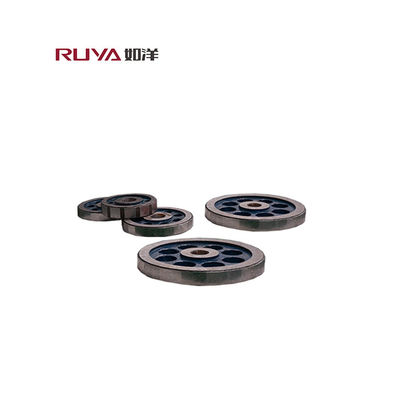

منشور چند وجهی فلزی اندازه گیری زاویه دقیق

توضیحات محصول

منشور چند وجهی فلزی یک ابزار استاندارد با دقت بالا است که عمدتاً برای تأیید خطای نمایه سازی سرهای نمایه سازی نوری، جداول نمایه سازی، زاویه سنج ها و سایر ابزارهای نمایه سازی دایره ای استفاده می شود. همچنین به عنوان مرجع تعیین موقعیت زاویه در کاربردهای ماشینکاری یا اندازه گیری با دقت بالا عمل می کند.

این ابزار در دو نوع صفحه زوج و فرد موجود است. نسخه زوج دارای زوایای کار درجه صحیح است و برای تأیید خطاهای دوره ای بزرگ در سیستم شفت ابزارهای نمایه سازی دایره ای و همچنین برای اندازه گیری قطر استفاده می شود. نسخه فرد دارای زوایای کار با درجه غیرصحیح است که تأیید جامع خطاهای دوره ای بزرگ در سیستم شفتینگ و خطاهای دوره ای کوچک میکرومتر را امکان پذیر می کند و امکان تعیین دقیق عدم قطعیت ابزار نمایه سازی دایره ای را فراهم می کند.

پارامترهای محصول

محصول	مدل	دقت	خطای تولید زاویه کار	قطر دایره	صافی صورت کار	عمود بین چهره کاری و صورت موقعیت یابی	زبری سطح کار Ra
هشت وجهی	DLT-8	درجه 0	±1"	φ80 میلی متر	0.03 میکرومتر	5"	≤0.025
		درجه 1	± 2"		0.05 میکرومتر	10"	≤0.025
منشور دوازده وجهی	DLT-12	درجه 0	±1"	Φ100mm	0.03 میکرومتر	5"	≤0.025
		درجه 1	± 2"		0.05 میکرومتر	10"	≤0.025
17 منشور هدرال	DLT-17	درجه 0	±1"	Φ100mm	0.03 میکرومتر	5"	≤0.025
		درجه 1	± 2"		0.05 میکرومتر	10"	≤0.025
23 منشور هدرال	DLT-23	درجه 0	±1"	Φ120mm	0.03 میکرومتر	5"	0.025 ≤
		درجه 1	± 2"		0.05 میکرومتر	10"	0.025 ≤
24 منشور هدرال	DLT-24	درجه 0	±1"	Φ120mm	0.03 میکرومتر	5"	≤0.025
		درجه 1	± 2"		0.05 میکرومتر	10"	≤0.025
36 منشور هدرال	DLT-36	درجه 0	±1"	Φ150mm	0.03 میکرومتر	5"	≤0.025
		درجه 1	± 2"		0.05 میکرومتر	10"	≤0.025
