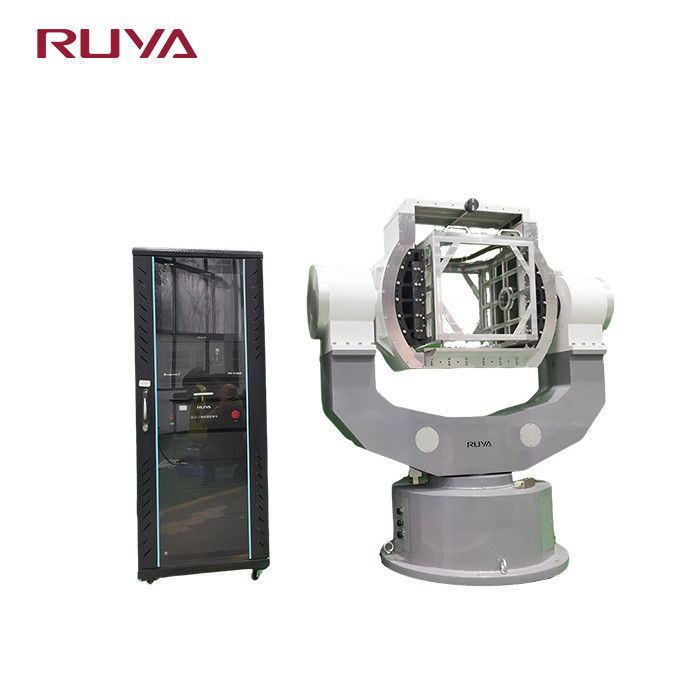

3DT420 3 محور تورنت تست کالیبراسیون چرخ دار

Name: 3DT420 3 محور تورنت تست کالیبراسیون چرخ دار
Brand: Jiujiang RUYA Precision Technology Co., Ltd
SKU: 3DT420
Availability: InStock

نام تجاری:	RUYA
شماره مدل:	3DT420
مقدار تولیدی:	1 مجموعه
قیمت:	قابل مذاکره
زمان تحویل:	3-4 ماهگی
شرایط پرداخت:	T/T

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

ISO 9001

Load Weight:

≤65Kg

خطای موقعیت یابی （داخلی:

بدون نیاز به شاخص پویا

خطای موقعیت یابی （میانه:

±4 اینچ

Positioning Error（outer）:

±4″

Rotation Range（inner）:

±10°

Rotation Range（middle）:

-10°~+150°

Rotation Range（outer）:

±150°

Maximum Size Of Photoelectric Tower:

Ф420×680

جزئیات بسته بندی:

جعبه چوبی

قابلیت ارائه:

3 ≤ 3 ماه

برجسته کردن:

چرخ دار کالیبراسیون سه محور,3DT420 دوربين کالیبراسیون,3 محور کالیبراسیون turntables

3DT420 calibration turntable

3 Axis calibration turntables

توضیحات محصول

3DT420 سه محور برج آزمون کالیبراسیون چرخ دار

توضیحات محصول

یک تجهیزات برج دو محوری فتو الکتریکی نیاز به آزمایش کالیبراسیون آفلاین دارد و نیاز به مجهز شدن با یک سیستم چرخ چرخ سه محوری دارد.محدوده چرخش و دقت موقعیت از صفحه چرخ دار آزمون سه محور مورد نیاز است بهتر از محدوده حرکت و دقت ثبات از برج باشد.

از آنجایی که برج تنها دو درجه آزادی، ازیموت و ارتفاع دارد، هیچ گونه دقت و شاخص پویایی برای محور رول در چرخ چرخ سه محوری وجود ندارد.فقط لازم است که سیستم محور دارای تابع چرخش باشد..

پارامترهای محصول

مشخصات
1	وزن بار	≤ 65 کیلوگرم
2	دقت چرخش سه محور	±3′′
3	عمودی سه محور	±3′′
4	تقاطع سه محور	Ф0.5mm قطر توپ
5	خطای موقعیت زاویه ای	قاب داخلی:بدون نیاز به شاخص پویا
		قاب وسط:±4′′"
		قاب بیرونی:±4′′"
6	محدوده نرخ	قاب داخلی:راهنما"
		قاب وسط:≥20°/s"
		قاب بیرونی:≥20°/s"
7	محدوده چرخش	قاب داخلی:±10°
		قاب وسط:-10°~+150°
		قاب بیرونی:±150°
8	حداکثر شتاب زاویه	قاب داخلی:راهنما"
		قاب وسط:≥20°/s2"
		قاب بیرونی:≥20°/s2
9	حلقه اسلیپ کاربر	قابل تنظیم
10	حداکثر اندازه برج فوتو الکتریکی	ف420×680

3DT420 3 محور تورنت تست کالیبراسیون چرخ دار 0
