2-STGZ/1 مستقیم درایو دو محور ردیابی چرخ دار 30Kg بار

Name: 2-STGZ/1 مستقیم درایو دو محور ردیابی چرخ دار 30Kg بار
Brand: Jiujiang RUYA Precision Technology Co., Ltd
SKU: 2-STGZ/1
Availability: InStock

نام تجاری:	RUYA
شماره مدل:	2-STGZ/1
مقدار تولیدی:	1 مجموعه
قیمت:	قابل مذاکره
زمان تحویل:	3-4 ماهگی
شرایط پرداخت:	T/T

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

ISO 9001

Load Weight:

30Kg

دامنه دوار زاویه （قاب بیرونی:

± 358 درجه

Angle Rotary Range（Inner frame）:

-5°~+95°

دقت چرخشی:

± 3 اینچ

Positioning Error:

±3″

تکرارپذیری موقعیت:

2 ″

For Stellar Targets, Open-Loop Tracking Accuracy (RMS):

Error within 10 seconds <0.5″, error within 60 minutes <1″;

For Space Targets, Open-Loop Tracking Accuracy (RMS):

Single axis<5″

جزئیات بسته بندی:

جعبه چوبی

قابلیت ارائه:

3 ≤ 3 ماه

برجسته کردن:

دستگاه چرخ دار ردیابی مستقیم درایو,چرخ دار دو محور,30 کیلوگرم دو محور

Dual Axis Tracking Turntable

30Kg 2 axis turntable

توضیحات محصول

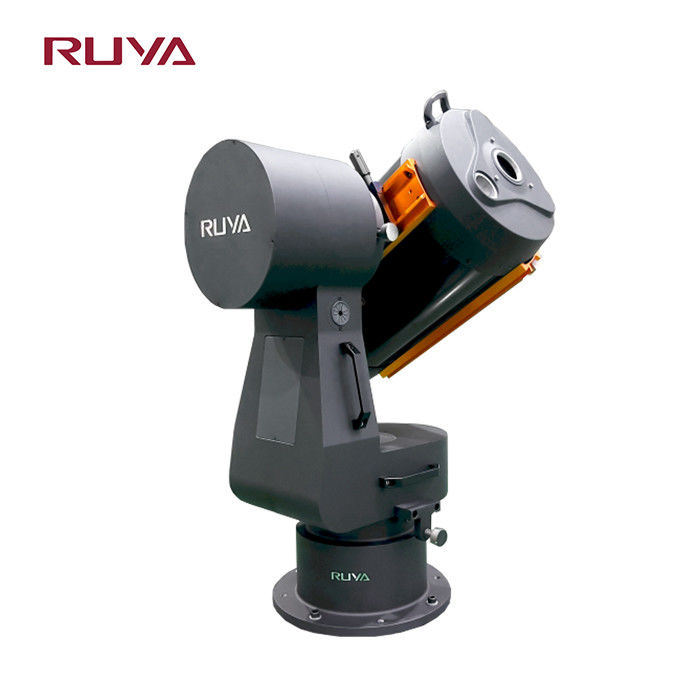

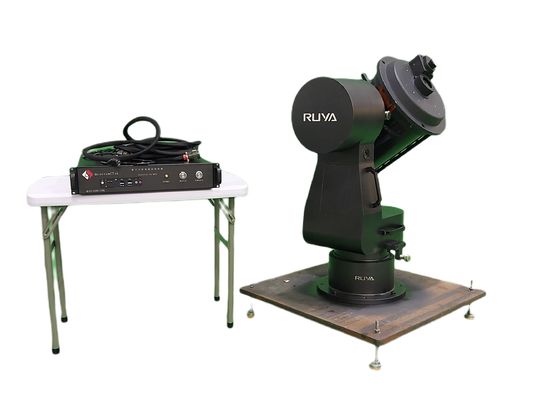

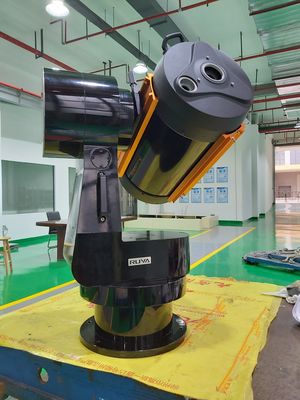

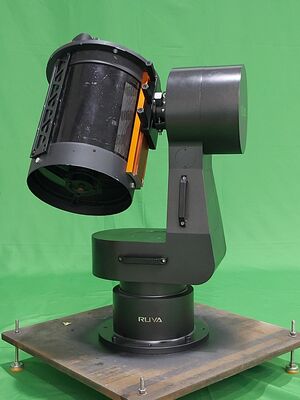

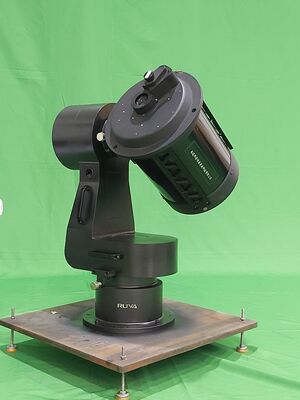

2-STGZ/1 دایرکت درایو دو محور ردیابی چرخ دار

توضیحات محصول

2-STGZ/1 چرخ چرخ دو محور مستقیم دو محور دارای دو درجه آزادی حرکت در محور آزیموت و محور پیچ است. این یک دستگاه ردیابی دو بعدی نوع TL است.دستگاهی که جهت گیری ماهواره و حالت زمین را شبیه سازی می کند در حالی که تأثیر چرخش زمین را از بین می برداین می تواند به عنوان یک ایستگاه دریافت زمینی ارتباطات کوانتومی استفاده شود و با فرستنده ماهواره ای کوانتومی، می تواند ارتباطات کوانتومی ماهواره به زمین را تکمیل کند.همکاری با نرم افزار کنترل و طراحی راهنمای کاربر، دستگاه پخش دو بعدی ردیابی توانایی ردیابی ماهواره ها را دارد.

1. اتخاذ ساختار L شکل، آن را انعطاف پذیری زیادی در نصب بار دارد؛

2. استفاده از رمزگذاری های با دقت بالا اطمینان از قابلیت اطمینان بالا از دقت ردیابی را تضمین می کند؛

3. موتورهای DC و درایو ها پیوندهای انتقال را کاهش می دهند و اطمینان حاصل می کنند که سیستم هیچ خطایی در انتقال ندارد

4ساختار اصلی تجهیزات از مواد آلیومینیوم القا هواپیمایی ساخته شده است که سبک و پایدار است.

پارامترهای محصول

مشخصات
1	وزن بار	30 کیلوگرم
2	دامنه چرخش زاویه	قاب بیرونی:±358°
2	دامنه چرخش زاویه	قاب داخلی:-5°~+95°
3	دقت چرخش دو محور	±3′′
4	خطای موقعیت زاویه ای	±3′′
5	تکرار پذیری موقعیت زاویه ای	±2′′
6	دقت نرخ	ω≤1°/s 2×10-3 (1° متوسط)
		1°/s≤ω<10°/s 2×10-4 (متوسط 10 درجه)
		ω≥10°/s 2×10-5 (متوسط 360 درجه)
7	سرعت ردیابی دقیق را حفظ کنید	ازیموت:≥2°/s حداکثر ≥10°/s
7	سرعت ردیابی دقیق را حفظ کنید	ارتفاع:≥1°/s، حداکثر ≥4°/s
8	حداکثر شتاب زاویه	قاب داخلی:≥1°/s2
8	حداکثر شتاب زاویه	قاب بیرونی:≥1°/s2
9	وضوح دیسک کد	1′′
10	نقطه صفر	با کد دیسک نقطه صفر
11	برای اهداف ستاره ای، دقت ردیابی باز (RMS)	خطا در عرض 10 ثانیه <0.5′′، خطا در عرض 60 دقیقه <1′′؛
12	برای اهداف فضایی، دقت ردیابی باز (RMS)	یک محور<5′′

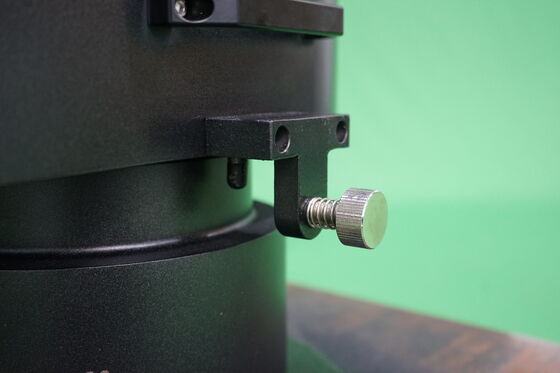

2-STGZ/1 مستقیم درایو دو محور ردیابی چرخ دار 30Kg بار 0

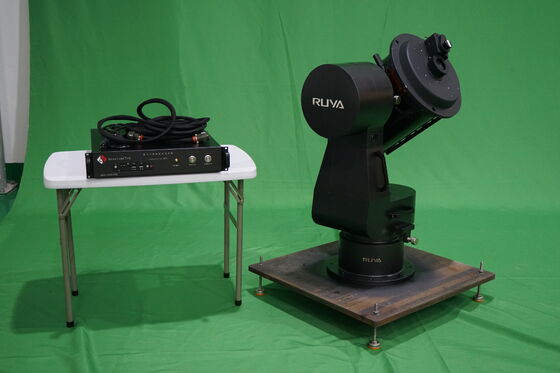

2-STGZ/1 مستقیم درایو دو محور ردیابی چرخ دار 30Kg بار 1
