2DT650GZ-B دستگاه اپتوالکترونیک دو محوری ردیابی

2DT650GZ-B دستگاه اپتوالکترونیک دو محوری ردیابی

نام تجاری:	RUYA
شماره مدل:	2DT650GZ-B
مقدار تولیدی:	1 مجموعه
قیمت:	قابل مذاکره
زمان تحویل:	3-4 ماهگی
شرایط پرداخت:	T/T

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

گواهی:

ISO 9001

Load Weight:

100Kg

Table Diameter:

Ф650mm

صاف بودن میز:

0.02 میلی متر

Table Runout:

0.02mm

Rotary Accuracy:

Perpendicularity:

Positioning Error（inner）:

Positioning Error（outer）:

جزئیات بسته بندی:

جعبه چوبی

قابلیت ارائه:

3 ≤ 3 ماه

برجسته کردن:

100 کیلوگرمی چرخ چرخ,دستگاه اپتوالکترونیکی ردیابی,2DT650GZ-B دو محور چرخ دار

Tracking Turntable Optoelectronic Device

2DT650GZ-B dual axis turntable

توضیحات محصول

DT650GZ-B دستگاه اپتوالکترونیک دو محوری ردیابی

توضیحات محصول

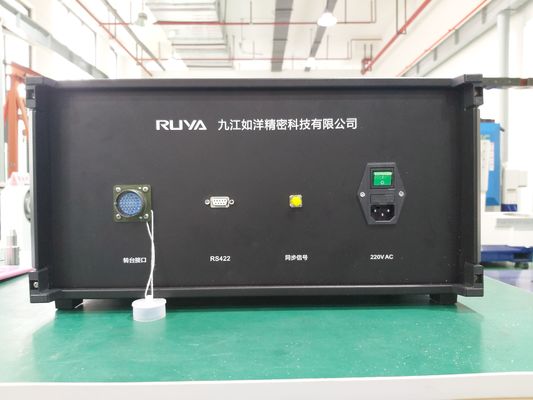

2DT650GZ-B دستگاه اپتوالکترونیک شامل یک پلت فرم مکانیکی و یک جعبه کنترل است. جعبه کنترل و پلت فرم مکانیکی از طریق کابل ها متصل می شوند.جعبه کنترل دارای یک رابط ارتباطی RS422 است و می تواند با کامپیوتر میزبان ارتباط برقرار کند.

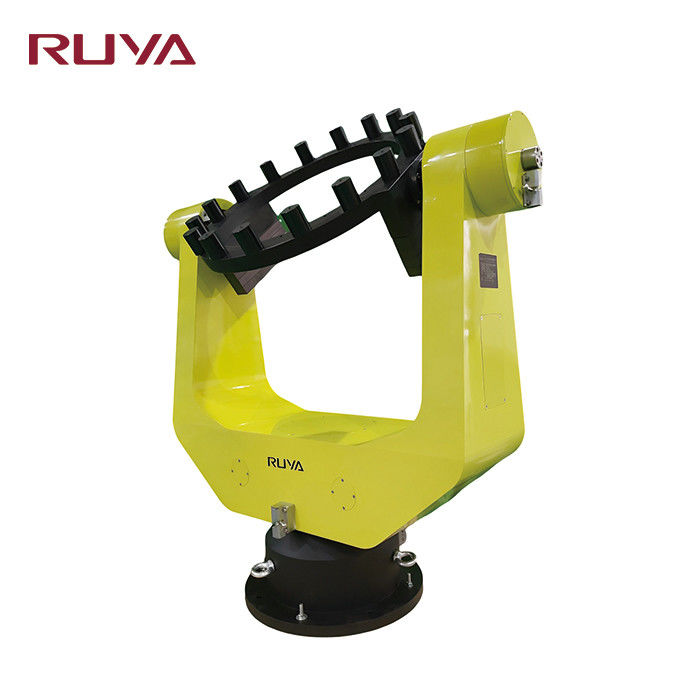

بدن سیستم مکانیکی یک ساختار عمودی بالا و پایین را اتخاذ می کند. بخش بالایی جزء محور پیچ است و قسمت پایین آن جزء محور آزیموت است.جعبه کنترل دارای ماژول مدار مانند رزولوشن زاویه، موتور درایو، تبدیل قدرت، و ارتباطات سریالی.

پارامترهای محصول

مشخصات
1	وزن بار	100 کيلوگرم
2	قطر جدول	Ф650mm
3	مسطح بودن میز	0.02 میلی متر
4	حجم جدول	0.02 میلی متر
5	دقت چرخش دو محور	±3′′
6	عمودی دو محور	±3′′
7	تقاطع دو محور	Ф0.5mm قطر توپ
8	خطای موقعیت زاویه ای	قاب بیرونی:±5′′"
8	خطای موقعیت زاویه ای	قاب داخلی:±5′′"
9	تکرار پذیری موقعیت زاویه ای	±2′′
10	محدوده نرخ	قاب داخلی:0.001°/s~100°/s"
10	محدوده نرخ	قاب بیرونی:0.001°/s~100°/s"
11	دامنه چرخش زاویه	قاب بیرونی:چرخش مستمر
11	دامنه چرخش زاویه	قاب داخلی:±90°
12	دقت نرخ	ω≤1°/s 2×10-3 (1° متوسط)
		1°/s≤ω<10°/s 2×10-4 (متوسط 10 درجه)
		ω≥10°/s 2×10-5 (متوسط 360 درجه)
13	حداکثر شتاب زاویه	قاب داخلی:≥30°/s2"
13	حداکثر شتاب زاویه	قاب بیرونی:≥30°/s2

2DT650GZ-B دستگاه اپتوالکترونیک دو محوری ردیابی 0

2DT650GZ-B دستگاه اپتوالکترونیک دو محوری ردیابی 1
