3DT650-A سه محور ناوبری ضد تداخل تست چرخ دنده با وزن بار 20Kg و قطر میز 600mm

3DT650-A سه محور ناوبری ضد تداخل تست چرخ دنده با وزن بار 20Kg و قطر میز 600mm

نام تجاری:	RUYA
شماره مدل:	3DT650-A
مقدار تولیدی:	1 مجموعه
قیمت:	قابل مذاکره
زمان تحویل:	3-4 ماهگی
شرایط پرداخت:	T/T

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

گواهی:

ISO 9001

وزن بار:

20 کیلوگرم

قطر میز:

یه 600 میلی متر

دقت چرخشی:

± 3 اینچ

عمود بودن:

± 3 اینچ

خطای موقعیت یابی موقعیت زاویه ای:

0.1 درجه

حلقه لغزش کاربر:

قابل تنظیم

حداکثر اندازه قطعه کار:

450 ф600

زاویه دید:

≤15 درجه

جزئیات بسته بندی:

جعبه چوبی

قابلیت ارائه:

3 ≤ 3 ماه

برجسته کردن:

دستگاه های چرخ دار آزمون ناوبری

دوربين هاي آزمون ضد تداخل

دستگاه چرخ دار آزمون سه محور

توضیحات محصول

میز گردان تست ضد تداخل ناوبری سه محوره 3DT650-A

بررسی اجمالی محصول

گردان تست ضد تداخل سه محوره ناوبری 3DT650-A یک دستگاه دقیق است که قادر به چرخش بر روی سه محور مستقل (پیچ، رول و انحراف) است. این تجهیزات پیشرفته کاربردهای گسترده ای در زمینه های هوافضا، تحقیقات علمی و اتوماسیون صنعتی پیدا می کند که در آن کنترل حرکت چند محوری دقیق مورد نیاز است.

مشخصات فنی

مشخصات	ارزش
وزن بار	20 کیلوگرم
قطر میز	Ф600 میلی متر
صافی میز	0.02 میلی متر
جدول Runout	0.02 میلی متر
دقت چرخشی سه محوره	± 3 اینچ
عمود بر سه محور	± 3 اینچ
تقاطع سه محور	توپ با قطر Ф0.5 میلی متر
خطای موقعیت یابی موقعیت زاویه ای	± 0.1 درجه
محدوده نرخ	قاب داخلی: ≤3600 درجه در ثانیه فریم میانی: ≤20 درجه در ثانیه قاب بیرونی: ≤20 درجه در ثانیه
محدوده چرخش	قاب داخلی: چرخش مداوم فریم میانی: -90°~+90° قاب بیرونی: چرخش مداوم
حداکثر شتاب زاویه ای	قاب داخلی: ≥60°/s² قاب میانی: ≥20°/s² قاب بیرونی: ≥20°/s²
حلقه لغزش کاربر	قابل تنظیم
حداکثر اندازه قطعه کار	Ф600*450
زاویه دید	≤15 درجه

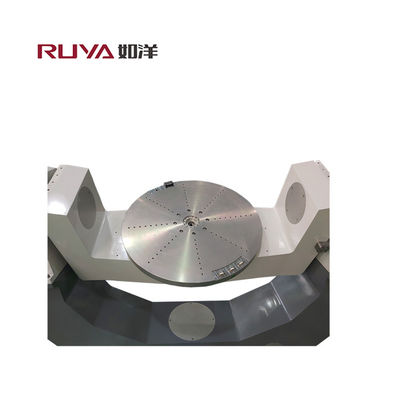

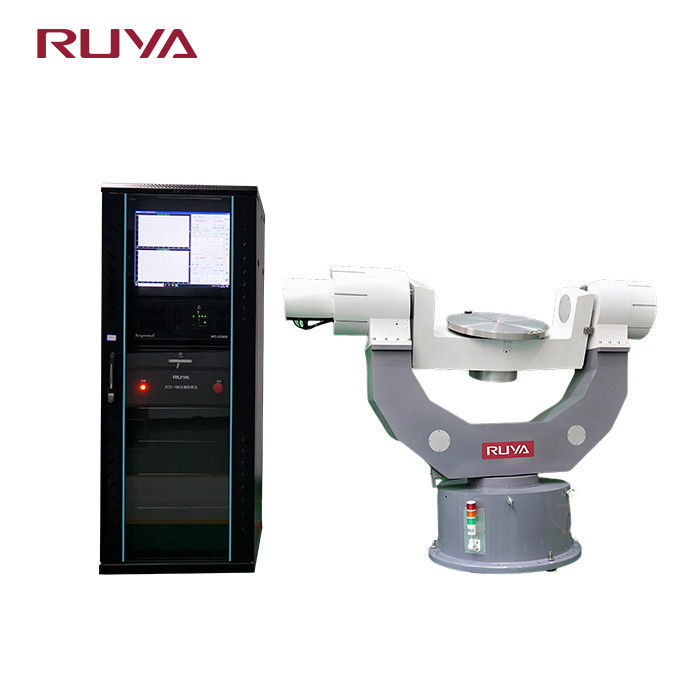

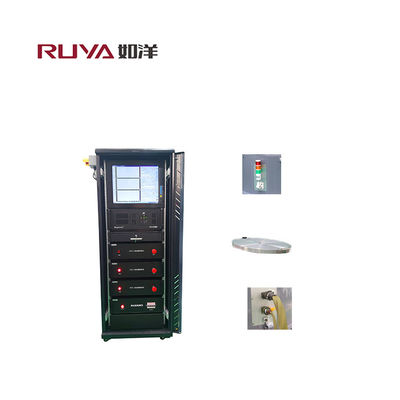

تصاویر محصول
