2DTGZ-B میز چرخان دو محوره با دقت بالا و دو درجه آزادی با ظرفیت بار 50 کیلوگرم برای تست حرکت

2DTGZ-B میز چرخان دو محوره با دقت بالا و دو درجه آزادی با ظرفیت بار 50 کیلوگرم برای تست حرکت

نام تجاری:	RUYA
شماره مدل:	2DTGZ-B
مقدار تولیدی:	1 مجموعه
قیمت:	قابل مذاکره
زمان تحویل:	3-4 ماهگی
شرایط پرداخت:	T/T

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

گواهی:

ISO 9001

وزن بار:

50 کیلوگرم

اندازه بار:

300 میلی متر × 300mm × 200 میلی متر

دامنه نرخ （داخلی:

0.001 ° در ثانیه ~ 15 درجه/s

دامنه نرخ （بیرونی:

0.001 ° در ثانیه ~ 15 درجه/s

دامنه دوار زاویه ای （داخلی:

-50 تا +50 درجه

دامنه دوار زاویه ای （بیرونی:

360 ° 0 °

حداکثر شتاب زاویه ای （داخلی:

≥10 °/S²

حداکثر شتاب زاویه ای （بیرونی:

≥10 °/S²

جزئیات بسته بندی:

جعبه چوبی

قابلیت ارائه:

3 ≤ 3 ماه

برجسته کردن:

2DTGZ-B چرخ دار ردیابی

دستگاه چرخش با دقت بالا

حرکت تست دو محور چرخ دار

توضیحات محصول

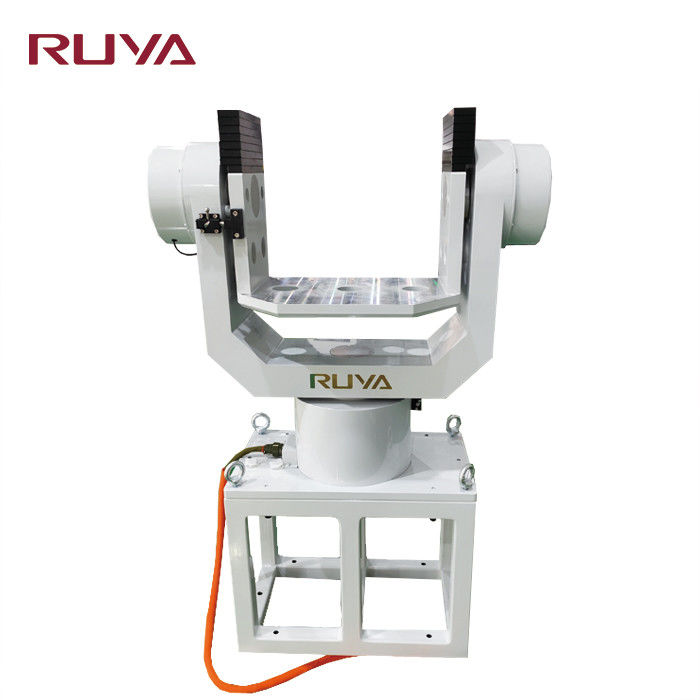

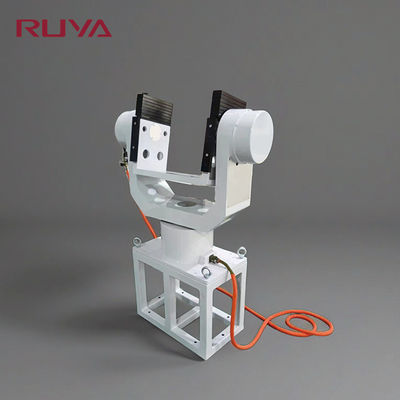

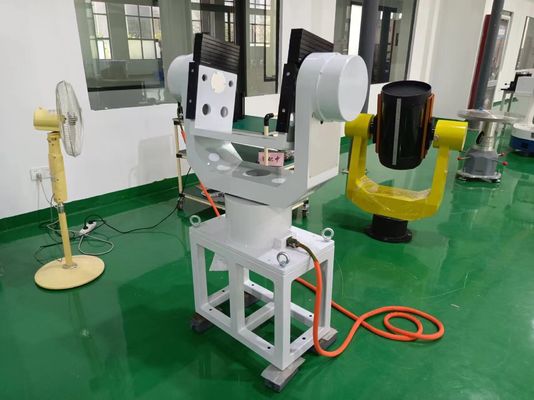

2DTGZ-B صفحه گردان ردیابی تست حرکت با دقت بالا دو محوره

مرور کلی محصول

صفحه گردان ردیابی تست حرکت با دقت بالا دو محوره 2DTGZ-B یک پلتفرم تست حرکت دو بعدی پیچیده است که دارای سیستم‌های دو درجه آزادی برای هر دو محور آزیموت (محور X) و محور پیچ (محور Y) است. این سیستم با استفاده از فناوری کنترل سروو دقیق، برای ارائه تست عملکرد دینامیکی چند بعدی جامع برای قطعات هوافضا، تجهیزات الکترواپتیک، سیستم‌های ناوبری اینرسی و کاربردهای مرتبط طراحی شده است.

این صفحه گردان به طور گسترده در سناریوهای آزمایشی از جمله شبیه‌سازی هدف، اسکن نوسانی و ردیابی دینامیکی مورد استفاده قرار می‌گیرد و الزامات تست قابلیت اطمینان بالا برای مسیرهای حرکتی پیچیده در تحقیقات علمی و کاربردهای صنعتی را برآورده می‌کند.

مشخصات فنی

مشخصات	مقدار
وزن بار	50 کیلوگرم
اندازه بار	300 میلی متر * 300 میلی متر * 200 میلی متر
دقت چرخش دو محوره	±3 ثانیه قوسی
عمود بودن دو محوره	±3 ثانیه قوسی
تقاطع دو محوره	توپ قطر 0.5 میلی متر
خطای موقعیت یابی موقعیت زاویه ای	قاب بیرونی: ±15 ثانیه قوسی قاب داخلی: ±15 ثانیه قوسی
تکرارپذیری موقعیت یابی موقعیت زاویه ای	±15 ثانیه قوسی
محدوده سرعت	قاب داخلی: 0.001 درجه بر ثانیه ~ 15 درجه بر ثانیه قاب بیرونی: 0.001 درجه بر ثانیه ~ 15 درجه بر ثانیه
محدوده چرخش زاویه ای	قاب بیرونی: 0 درجه ~ 360 درجه قاب داخلی: -50 درجه ~ +50 درجه
دقت سرعت	ω ≤ 1 درجه بر ثانیه: 210⁻³ (میانگین 1 درجه) 1 درجه بر ثانیه ≤ ω < 10 درجه بر ثانیه: 210⁻⁴ (میانگین 10 درجه)ω ≥ 10 درجه بر ثانیه: 2*10⁻⁵ (میانگین 360 درجه) حداکثر شتاب زاویه ای
قاب داخلی: ≥ 10 درجه بر ثانیه مربع	قاب بیرونی: ≥ 10 درجه بر ثانیه مربع تصاویر محصول
