2DTGZ-B دو محور دو بعدی با دقت بالا و وزن 50 کیلو

2DTGZ-B دو محور دو بعدی با دقت بالا و وزن 50 کیلو

نام تجاری:	RUYA
شماره مدل:	2DTGZ-B
مقدار تولیدی:	1 مجموعه
قیمت:	قابل مذاکره
زمان تحویل:	3-4 ماهگی
شرایط پرداخت:	T/T

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

گواهی:

ISO 9001

وزن بار:

50 کیلوگرم

اندازه بار:

300 میلی متر × 300mm × 200 میلی متر

دامنه نرخ （داخلی:

0.001 ° در ثانیه ~ 15 درجه/s

دامنه نرخ （بیرونی:

0.001 ° در ثانیه ~ 15 درجه/s

دامنه دوار زاویه ای （داخلی:

-50 تا +50 درجه

دامنه دوار زاویه ای （بیرونی:

360 ° 0 °

حداکثر شتاب زاویه ای （داخلی:

≥10 °/S²

حداکثر شتاب زاویه ای （بیرونی:

≥10 °/S²

جزئیات بسته بندی:

جعبه چوبی

قابلیت ارائه:

3 ≤ 3 ماه

برجسته کردن:

صفحه گردان ردیابی دو محوره

صفحه گردان ردیابی با دقت بالا

صفحه گردان ردیابی تست حرکت دو بعدی

توضیحات محصول

2DTGZ-B دو محور دو بعدی دقیق حرکت تست ردیابی چرخ دار

خلاصه ی محصول

2DTGZ-B دو محور دو بعدی High-precision Motion Test Tracking Turntable دارای یک طراحی دو درجه آزادی با محور azimut (محور X) و محور pitch (محور Y) ،یکپارچه با یک سیستم کنترل servo دقیق برای دستیابی به دقت استثنایی دو بعدی آزمایش حرکت.

به طور خاص برای قطعات هوافضا، تجهیزات اپتو الکترونیک، و سیستم های ناوبری بی حرکت طراحی شده، این صفحه چرخش از سناریوهای تجربی متنوع از جمله شبیه سازی هدف پشتیبانی می کند،اسکن سوئیچ، و ردیابی پویا با دقت بازتولید مسیرهای حرکتی پیچیده با عملکرد درجه تحقیقپاسخگویی به الزامات سختگیرانه آزمایش در محیط های بسیار پویا در حالی که از توسعه فناوری پیشرفته و تأیید تجهیزات پشتیبانی می شود.

مشخصات فنی

مشخصات	ارزش
وزن بار	پنجاه کیلوگرم
اندازه بار	۳۰۰ میلی متر۳۰۰ میلی متر۲۰۰ میلی متر
دقت چرخش دو محور	±3′′
عمودی دو محور	±3′′
تقاطع دو محور	Ф0.5mm قطر توپ
خطای موقعیت زاویه ای	قاب بیرونی: ±15′′ قاب داخلی: ±15′′
تکرار پذیری موقعیت زاویه ای	±15′′
محدوده نرخ	قاب داخلی: 0.001°/s~15°/s قاب بیرونی: 0.001°/s~15°/s
دامنه چرخش زاویه	قاب بیرونی: 0 ~ 360 ° قاب داخلی: -50°~+50°
دقت نرخ	ω≤1°/s: 210−3 (متوسط 1°) 1°/s≤ω<10°/s: 210−4 (متوسط 10°) ω≥10°/s: 2*10−5 (متوسط 360°)
حداکثر شتاب زاویه	فریم داخلی: ≥10°/s2 قاب بیرونی: ≥10°/s2

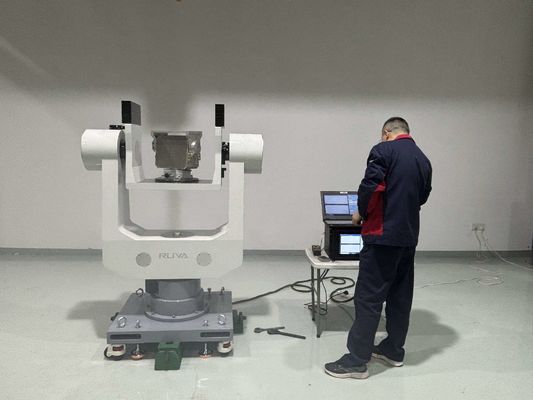

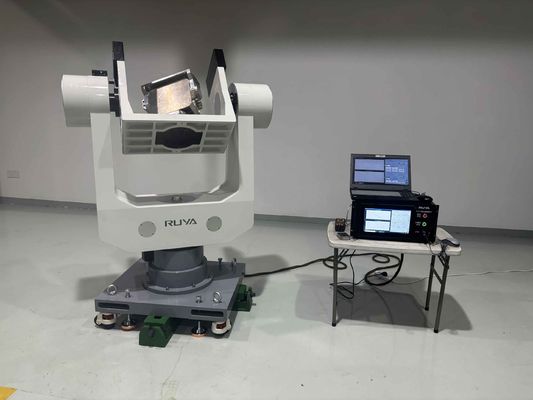

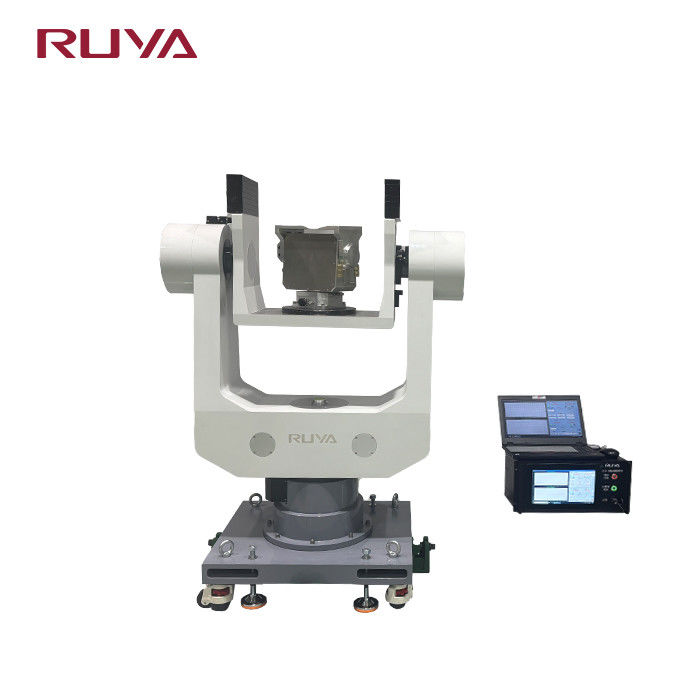

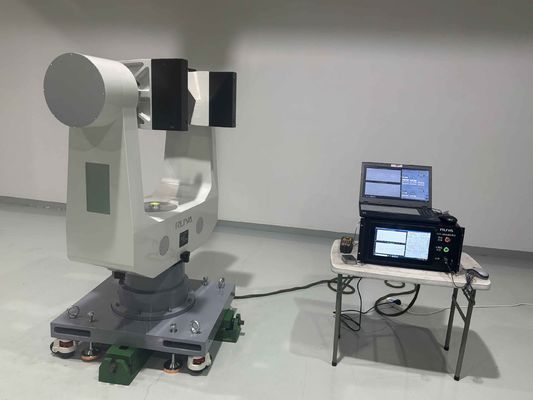

تصاویر محصول
