میز گردان دو محوره دو بعدی تست حرکت با دقت بالای 2DTGZ با ظرفیت بار ۵۰ کیلوگرم

میز گردان دو محوره دو بعدی تست حرکت با دقت بالای 2DTGZ با ظرفیت بار ۵۰ کیلوگرم

نام تجاری:	RUYA
شماره مدل:	2DTGZ
مقدار تولیدی:	1 مجموعه
قیمت:	قابل مذاکره
زمان تحویل:	3-4 ماهگی
شرایط پرداخت:	T/T

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

گواهی:

ISO 9001

وزن بار:

50 کیلوگرم

اندازه بار:

300 میلی متر × 300mm × 200 میلی متر

دامنه نرخ （داخلی:

0.001 ° در ثانیه ~ 15 درجه/s

دامنه نرخ （بیرونی:

0.001 ° در ثانیه ~ 15 درجه/s

دامنه دوار زاویه ای （داخلی:

-50 تا +50 درجه

دامنه دوار زاویه ای （بیرونی:

360 ° 0 °

حداکثر شتاب زاویه ای （داخلی:

≥10 °/S²

حداکثر شتاب زاویه ای （بیرونی:

≥10 °/S²

جزئیات بسته بندی:

جعبه چوبی

قابلیت ارائه:

3 ≤ 3 ماه

برجسته کردن:

صفحه گردان ردیابی دو محوره

صفحه گردان ردیابی با دقت بالا

صفحه گردان ردیابی تست حرکت دو بعدی

توضیحات محصول

2DTGZ دو محور دو بعدی دقیق حرکت تست ردیابی چرخ دار

خلاصه ی محصول

2DTGZ دو محور دو بعدی High-precision Motion Test Tracking Turntable دارای یک طراحی دو درجه آزادی با محور azimuth (محور X) و محور pitch (محور Y) ،یکپارچه با یک سیستم کنترل servo دقیق برای دستیابی به دقت استثنایی دو بعدی آزمایش حرکت.

به طور خاص برای قطعات هوافضا، تجهیزات اپتو الکترونیک، و سیستم های ناوبری بی حرکت طراحی شده، این صفحه چرخش از سناریوهای تجربی متنوع از جمله شبیه سازی هدف پشتیبانی می کند،اسکن سوئیچ، و ردیابی پویا با دقت بازتولید مسیرهای حرکتی پیچیده با عملکرد درجه تحقیقپاسخگویی به الزامات سختگیرانه آزمایش در محیط های بسیار پویا در حالی که از توسعه فناوری پیشرفته و تأیید تجهیزات پشتیبانی می شود.

مشخصات فنی

مشخصات	ارزش
وزن بار	پنجاه کیلوگرم
اندازه بار	۳۰۰ میلی متر۳۰۰ میلی متر۲۰۰ میلی متر
دقت چرخش دو محور	±3′′
عمودی دو محور	±3′′
تقاطع دو محور	Ф0.5mm قطر توپ
خطای موقعیت زاویه ای	قاب بیرونی: ±15′′ قاب داخلی: ±15′′
تکرار پذیری موقعیت زاویه ای	±15′′
محدوده نرخ	قاب داخلی: 0.001°/s~15°/s قاب بیرونی: 0.001°/s~15°/s
دامنه چرخش زاویه	قاب بیرونی: 0 ~ 360 ° قاب داخلی: -50°~+50°
دقت نرخ	ω≤1°/s: 210−3 (متوسط 1°) 1°/s≤ω<10°/s: 210−4 (متوسط 10°) ω≥10°/s: 2*10−5 (متوسط 360°)
حداکثر شتاب زاویه	فریم داخلی: ≥10°/s2 قاب بیرونی: ≥10°/s2

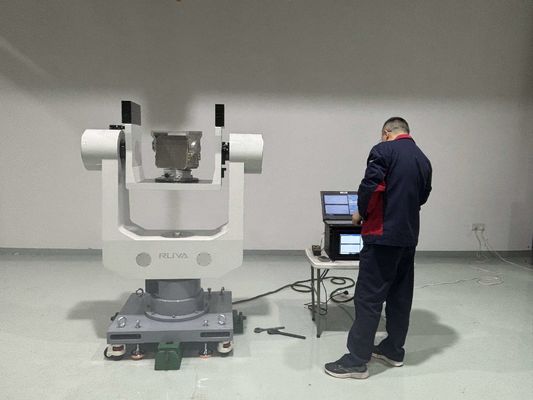

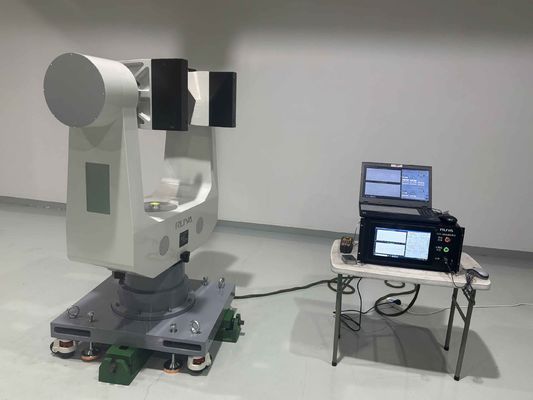

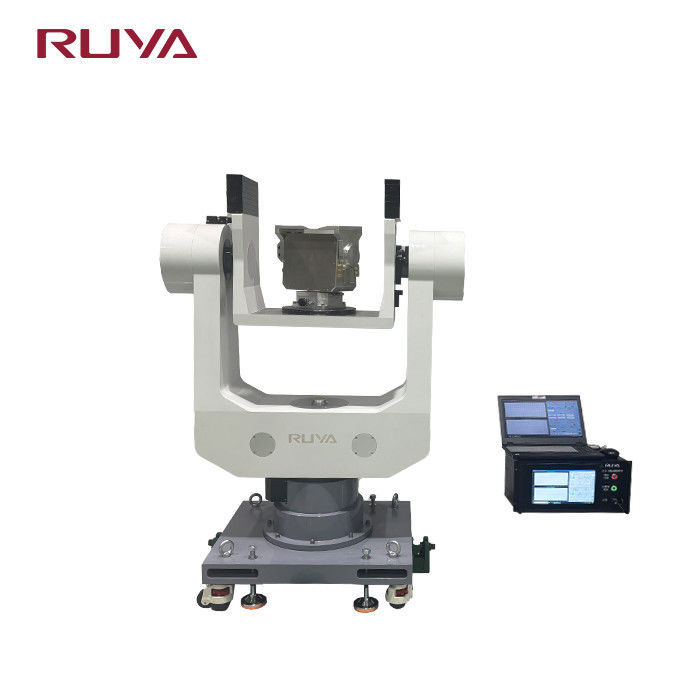

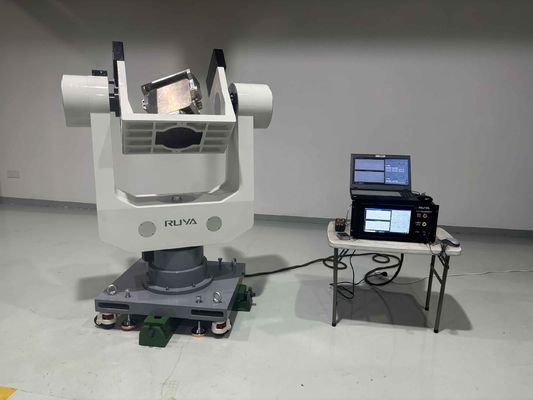

تصاویر محصول
