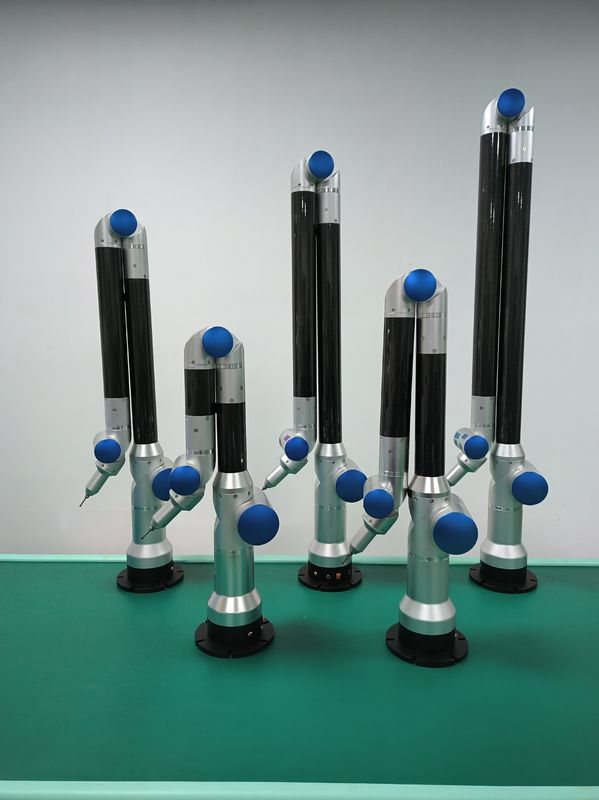

RA330 بازوی اندازه گیری سه بعدی CMM قابل حمل با محدوده اندازه گیری 3m

RA330 بازوی اندازه گیری سه بعدی CMM قابل حمل با محدوده اندازه گیری 3m

نام تجاری:	RUYA
شماره مدل:	RA330
مقدار تولیدی:	1 pc
قیمت:	قابل مذاکره
زمان تحویل:	5-10 working days
شرایط پرداخت:	T/T

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

Place of Origin:

China

گواهی:

ISO 9001

0.14 میلی متر

تکرارپذیری:

0.08 میلی متر

Packaging Details:

flight case+wooden box

Supply Ability:

1-10 piece， 2 weeks

برجسته کردن:

دستگاه اندازه‌گیری مختصات پرتابل

دستگاه اندازه‌گیری ابعادی سه بعدی پرتابل

بازوی اندازه‌گیری سه بعدی RA330

توضیحات محصول

بازوی اندازه گیری سه بعدی RA330 دستگاه اندازه گیری همبستگی قابل حمل CMM قابل حمل

خلاصه ی محصول

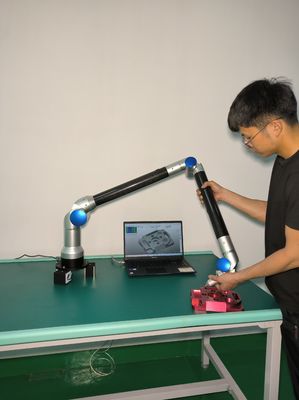

ماشین اندازه گیری هماهنگ قابل حمل RA330 (CMM) یک بازوی اندازه گیری سه بعدی انقلابی است که برای صنایع خودرو، نفت و گاز و صنایع سنگین طراحی شده است.این سیستم اندازه گیری مختصات هوشمند چند مفصل دارای یک ساختار زنجیره باز کامل است، حذف پلتفرم ها و ریل های سنتی برای ارائه قابل حمل و مقرون به صرفه است.

کاربردهای کلیدی

صنعت خودرو، بخش های هواپیمایی و دریایی، ساخت ماشین آلات، مهندسی معکوس، اندازه گیری قطعات خودرو، قاب موتورسیکلت، اندازه گیری لوله، اندازه گیری بازوی رباتیکتولید ورق فلز، کارخونه دارايي و آموزش نمايش

توابع اصلی

تشخیص ویژگی های هندسی

اندازه گیری ویژگی های هندسی بر روی قطعات و تولید ویژگی های جدید از طریق پروژکتور و تقاطع
تجزیه و تحلیل سریع ابعاد فضایی از جمله فاصله و زاویه بین ویژگی های هندسی
تنظیم سیستم های مختصات از طریق نقاط، خطوط و سطوح با علامت گذاری ابعاد خطی

تشخیص تحمل هندسی GD&T

ابزارهای جامع GD&T برای ارزیابی تحمل شکل و موقعیت از جمله عمودی، موازی، مسطح، استوانه ای، هم محوری، شیب و موقعیت.

مقایسه مدل سه بعدی

سازگار با فرمت های متعدد داده های سه بعدی با روش های مختلف هماهنگی مختصات. به طور خودکار ویژگی های هندسی اندازه گیری شده و داده های نقطه سطح را با مقادیر نظری مقایسه می کند.ارائه گزارش های گرافیکی تجزیه و تحلیل خطای دقیق.

گزارش آزمون

تولید گزارش های آزمون جامع در قالب PDF، اکسل و MHT. قابلیت های سفارشی سازی قدرتمند با خروجی راحت با تصاویر و متن.

مشخصات فنی

مدل	محدوده اندازه گیری فضایی	خطای نشان دادن طول فضا	ثبات اندازه گیری مختصات یک محوری
RA315	1.5 متر	0.06 میلی متر	0.03 میلی متر
RA320	2.0m	0.08 میلی متر	0.04 میلی متر
RA325	2.5 متر	0.11 میلی متر	0.06 میلی متر
RA330	3.0m	0.14 میلی متر	0.08 میلی متر
RA335	3.5 متر	0.18 میلی متر	0.12 میلی متر

لوازم جانبی اختیاری
