دستگاه اندازه‌گیری مختصات بازوی مفصلی RUYA RA515 CMM قابل حمل با دقت بالا بازوی اندازه‌گیری سه‌بعدی

دستگاه اندازه‌گیری مختصات بازوی مفصلی RUYA RA515 CMM قابل حمل با دقت بالا بازوی اندازه‌گیری سه‌بعدی

نام تجاری:	RUYA
شماره مدل:	RA515
مقدار تولیدی:	1 pc
قیمت:	قابل مذاکره
زمان تحویل:	5-10 working days
شرایط پرداخت:	T/T

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

Place of Origin:

China

گواهی:

ISO 9001

Accuracy:

0.035mm

Repeatability:

0.025mm

Packaging Details:

Flight case + Wooden box

Supply Ability:

1-10 pieces，2 weeks

برجسته کردن:

بازوی اندازه گیری سه بعدی قابل حمل,دستگاه اندازه گیری هماهنگی با دقت بالا,دستگاه اندازه گیری هماهنگ CMM قابل حمل

High Precision Coordinate Measuring Machine

Portable CMM Coordinate Measuring Machine

توضیحات محصول

RUYA RA515 دستگاه اندازه‌گیری مختصات بازوی مفصلی CMM قابل حمل و نقل بازوی اندازه‌گیری سه بعدی با دقت بالا

توضیحات محصول

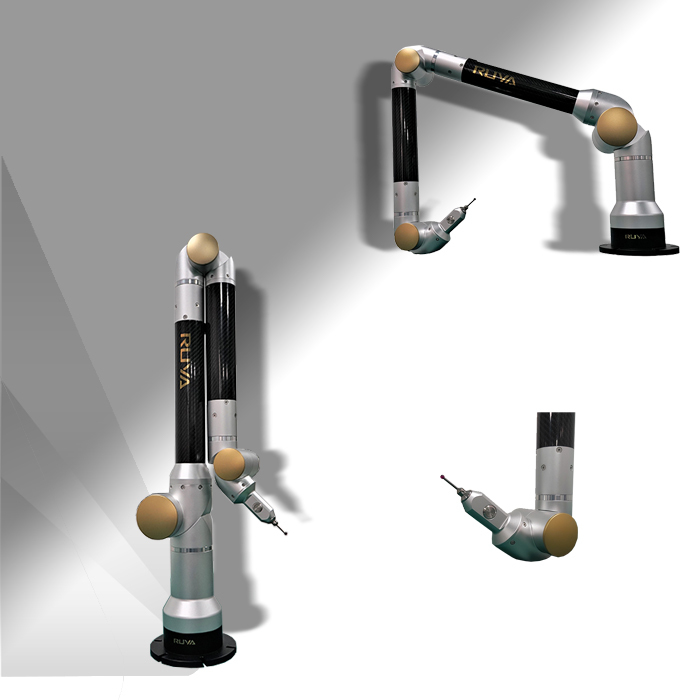

دستگاه اندازه‌گیری مختصات بازوی مفصلی RUYA RA515 CMM قابل حمل با دقت بالا بازوی اندازه‌گیری سه‌بعدی 0

ترکیب ابزار

1—پلتفرم ثابت،

2—پایه مغناطیسی (یا فنجان مکش، سه پایه)،

3—میزبان دستگاه اندازه‌گیری،

4—کامپیوتر و نرم‌افزار،

5—سر اندازه‌گیری از چندین قسمت تشکیل شده است.

هنگام اندازه‌گیری، باید به طور پایدار روی پلتفرم ثابت شود (لازم نیست تراز باشد، اما موقعیت نسبی دستگاه اندازه‌گیری و قطعه کار مورد اندازه‌گیری در طول کل فرآیند اندازه‌گیری باید ثابت باشد)، واحد اصلی دستگاه اندازه‌گیری توسط فنجان مکش یا پیچ ثابت می‌شود، کامپیوتر قابل حمل از طریق یک خط سیگنال USB به واحد اصلی متصل می‌شود و نرم‌افزار تکمیل می‌شود. جمع‌آوری و پردازش داده‌های اندازه‌گیری و تولید گزارش‌های اندازه‌گیری.

تشخیص ویژگی‌های هندسی

1. اندازه‌گیری ویژگی‌های هندسی روی قطعه کار. و از طریق تصویر و تقاطع، ویژگی‌های هندسی موجود برای تولید ویژگی‌های جدید برازش می‌شوند.

2. به سرعت ابعاد فضایی مانند فواصل و زوایا بین ویژگی‌های هندسی را تجزیه و تحلیل کنید.

3. سیستم مختصات را می‌توان از طریق نقاط، خطوط و سطوح سفارشی کرد و ابعاد خطی را می‌توان علامت‌گذاری کرد.

تشخیص تحمل هندسی GD&T

نرم‌افزار اندازه‌گیری ابزارهای GD&T را برای ارزیابی فرم و تحمل موقعیت ویژگی‌های هندسی ارائه می‌دهد. به عنوان مثال، عمود بودن، موازی بودن، صافی، استوانه‌ای بودن، هم‌محوری، شیب، موقعیت و غیره.

مقایسه بین مدل سه بعدی و شیء واقعی

این نرم‌افزار با فرمت‌های داده سه بعدی متعدد سازگار است و روش‌های تراز کردن مختصات متعددی را ارائه می‌دهد. این می‌تواند به طور خودکار ویژگی‌های هندسی اندازه‌گیری شده و داده‌های نقطه سطح را با مقادیر نظری در مدل سه بعدی مقایسه کند و گزارش‌های گرافیکی تجزیه و تحلیل خطا را ارائه دهد.

گزارش تست

گزارش‌های تست در فرمت‌های PDF، Excel و mht را می‌توان به سرعت خروجی گرفت.

عملکرد سفارشی‌سازی گزارش بازرسی قدرتمند است و گزارش خروجی راحت و سریع است، با تصاویر و متون.

زمینه‌های کاربرد:در خط تولید خودرو، هوافضا، کشتی‌سازی، ساخت فیکسچر بازرسی، ساخت قالب و غیره استفاده می‌شود.

پارامترهای محصول

مشخصات سری RA5
مدل	محدوده اندازه‌گیری فضایی/متر	خطای نشانگر طول فضا/میلی‌متر	سازگاری اندازه‌گیری مختصات تک محوری/میلی‌متر
RA515	1.5 متر	0.035 میلی‌متر	0.025 میلی‌متر
RA520	2.0 متر	0.045 میلی‌متر	0.032 میلی‌متر
RA525	2.5 متر	0.060 میلی‌متر	0.035 میلی‌متر
RA530	3.0 متر	0.080 میلی‌متر	0.056 میلی‌متر
RA535	3.5 متر	0.100 میلی‌متر	0.071 میلی‌متر

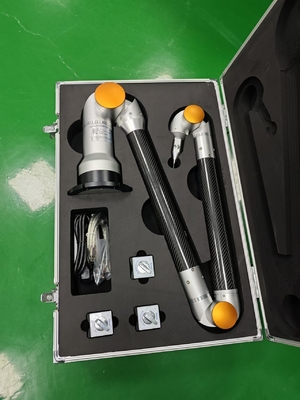

لوازم جانبی اختیاری:

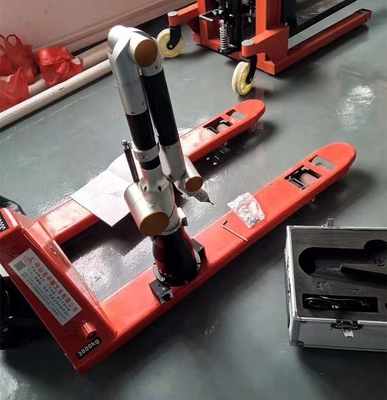

دستگاه اندازه‌گیری مختصات بازوی مفصلی RUYA RA515 CMM قابل حمل با دقت بالا بازوی اندازه‌گیری سه‌بعدی 2

دستگاه اندازه‌گیری مختصات بازوی مفصلی RUYA RA515 CMM قابل حمل با دقت بالا بازوی اندازه‌گیری سه‌بعدی 3

دستگاه اندازه‌گیری مختصات بازوی مفصلی RUYA RA515 CMM قابل حمل با دقت بالا بازوی اندازه‌گیری سه‌بعدی 4

دستگاه اندازه‌گیری مختصات بازوی مفصلی RUYA RA515 CMM قابل حمل با دقت بالا بازوی اندازه‌گیری سه‌بعدی 5

دستگاه اندازه‌گیری مختصات بازوی مفصلی RUYA RA515 CMM قابل حمل با دقت بالا بازوی اندازه‌گیری سه‌بعدی 6

دستگاه اندازه‌گیری مختصات بازوی مفصلی RUYA RA515 CMM قابل حمل با دقت بالا بازوی اندازه‌گیری سه‌بعدی 7

دستگاه اندازه‌گیری مختصات بازوی مفصلی RUYA RA515 CMM قابل حمل با دقت بالا بازوی اندازه‌گیری سه‌بعدی 8

دستگاه اندازه‌گیری مختصات بازوی مفصلی RUYA RA515 CMM قابل حمل با دقت بالا بازوی اندازه‌گیری سه‌بعدی 9
