دستگاه اندازه گیری مختصات بازوی مفصلی با دقت بالا RUYA RA515 با دقت 0.035 میلی متر و برد اندازه گیری 1.5 متر

دستگاه اندازه گیری مختصات بازوی مفصلی با دقت بالا RUYA RA515 با دقت 0.035 میلی متر و برد اندازه گیری 1.5 متر

نام تجاری:	RUYA
شماره مدل:	RA515
مقدار تولیدی:	1 pc
قیمت:	قابل مذاکره
زمان تحویل:	5-10 working days
شرایط پرداخت:	T/T

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

Place of Origin:

China

گواهی:

ISO 9001

0.035 میلی متر

تکرارپذیری:

0.025 میلی متر

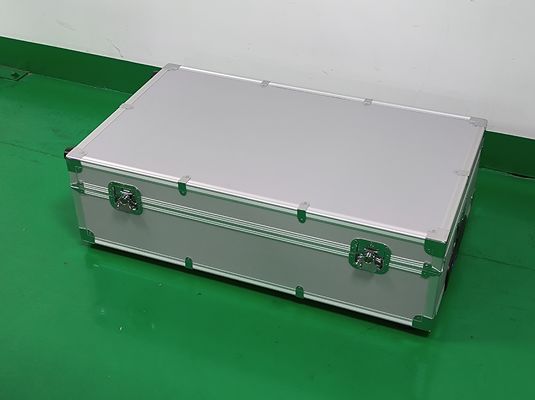

Packaging Details:

Flight case + Wooden box

Supply Ability:

1-10 pieces，2 weeks

برجسته کردن:

بازوی اندازه گیری سه بعدی قابل حمل

دستگاه اندازه گیری هماهنگی با دقت بالا

دستگاه اندازه گیری هماهنگ CMM قابل حمل

توضیحات محصول

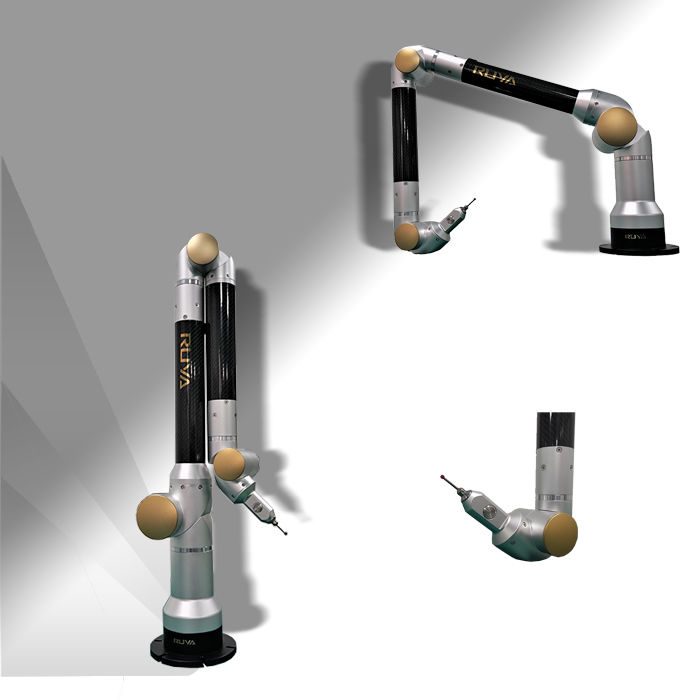

دستگاه اندازه گیری مختصات بازوی مفصلی RUYA RA515 بازوی اندازه گیری سه بعدی قابل حمل CMM با دقت بالا

بررسی اجمالی محصول

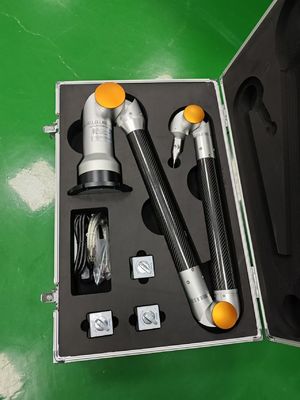

ترکیب ساز:

پلت فرم ثابت
پایه مغناطیسی (یا مکنده، سه پایه)
میزبان دستگاه اندازه گیری
کامپیوتر و نرم افزار
مجموعه سر اندازه گیری

در طول عملیات اندازه گیری، سیستم باید به طور پایدار بر روی سکو ثابت باشد (تراز کردن مورد نیاز نیست، اما موقعیت نسبی بین دستگاه اندازه گیری و قطعه کار باید در کل فرآیند اندازه گیری ثابت بماند). واحد اصلی با استفاده از فنجان مکنده یا پیچ، با کامپیوتر قابل حمل از طریق کابل سیگنال USB متصل می شود. این نرم افزار جمع آوری و پردازش داده های اندازه گیری را به همراه تولید گزارش های اندازه گیری جامع انجام می دهد.

قابلیت های اندازه گیری

تشخیص ویژگی هندسی

اندازه گیری ویژگی های هندسی روی قطعه کار و ایجاد ویژگی های جدید از طریق طرح ریزی و تلاقی عناصر هندسی موجود
تجزیه و تحلیل سریع ابعاد فضایی از جمله فواصل و زوایای بین ویژگی های هندسی
ایجاد سیستم مختصات سفارشی با استفاده از نقاط، خطوط و سطوح با قابلیت علامت گذاری ابعاد خطی

تشخیص تحمل هندسی GD&T

نرم افزار اندازه گیری ابزارهای جامع GD&T را برای ارزیابی تحمل شکل و موقعیت ویژگی های هندسی، از جمله عمودی، موازی، صافی، استوانه، هم محوری، شیب، موقعیت و موارد دیگر ارائه می دهد.

مقایسه مدل سه بعدی با شی واقعی

سازگاری نرم‌افزار با فرمت‌های داده‌های سه‌بعدی متعدد و روش‌های مختلف هم‌ترازی مختصات، مقایسه خودکار ویژگی‌های هندسی اندازه‌گیری شده و داده‌های نقطه سطحی را با مقادیر نظری مدل‌های سه‌بعدی امکان‌پذیر می‌سازد و گزارش‌های گرافیکی تجزیه و تحلیل دقیق خطا را ارائه می‌دهد.

گزارش تست

خروجی سریع گزارش های آزمایشی در فرمت های PDF، Excel و MHT. عملکرد قدرتمند سفارشی‌سازی گزارش بازرسی گزارش‌دهی راحت و سریع را همراه با اسناد متنی و گرافیکی جامع ارائه می‌دهد.

فیلدهای کاربردی

خطوط تولید خودرو، هوافضا، کشتی سازی، ساخت وسایل بازرسی، ساخت قالب و کاربردهای صنعتی مرتبط.

مشخصات محصول

مدل	محدوده اندازه گیری فضایی	خطای نشانگر فاصله فاصله	سازگاری اندازه گیری مختصات تک محوری
RA515	1.5 متر	0.035 میلی متر	0.025 میلی متر
RA520	2.0 متر	0.045 میلی متر	0.032 میلی متر
RA525	2.5 متر	0.060 میلی متر	0.035 میلی متر
RA530	3.0 متر	0.080 میلی متر	0.056 میلی متر
RA535	3.5 متر	0.100 میلی متر	0.071 میلی متر

لوازم جانبی اختیاری
