دستگاه اندازه‌گیری بازوی مفصلی مختصات سه‌بعدی با دقت بالا RA520 CMM قابل حمل

دستگاه اندازه‌گیری بازوی مفصلی مختصات سه‌بعدی با دقت بالا RA520 CMM قابل حمل

نام تجاری:	RUYA
شماره مدل:	RA520
مقدار تولیدی:	1 pc
قیمت:	قابل مذاکره
زمان تحویل:	5-10 working days
شرایط پرداخت:	T/T

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

Place of Origin:

China

گواهی:

ISO 9001

Accuracy:

0.045mm

Repeatability:

0.032mm

Packaging Details:

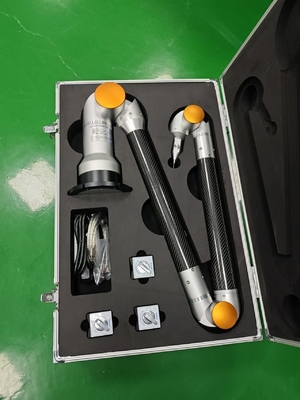

Flight case + Wooden box

Supply Ability:

1-10 pieces，2 weeks

توضیحات محصول

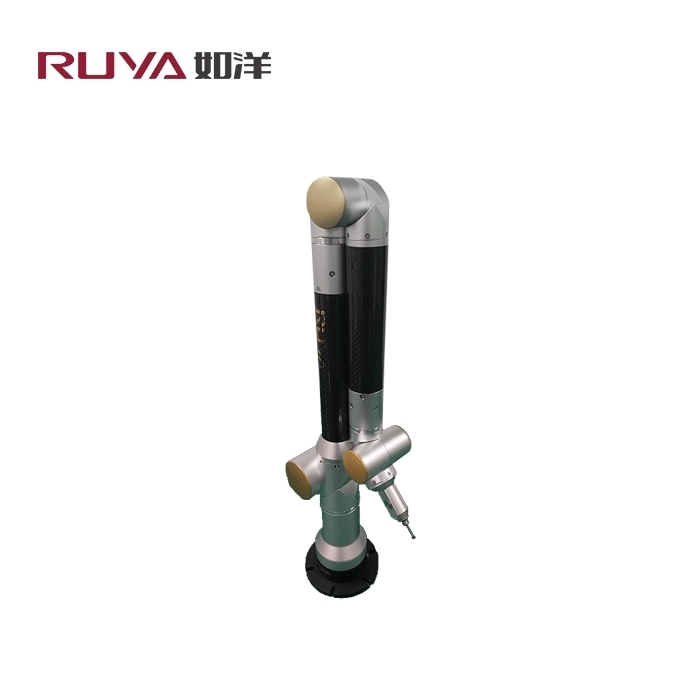

دستگاه اندازه‌گیری بازوی مفصلی مختصات سه‌بعدی با دقت بالا CMM پرتابل RA520

توضیحات محصول

ویژگی‌های اصلی آن عبارتند از:

1. از رمزگذار مطلق با دقت بالا برای اطمینان از دقت و پایداری دستگاه استفاده می‌شود و نیازی به یافتن تغییر در هنگام راه‌اندازی نیست.

2. با استفاده از حلقه‌های لغزشی رسانای با کیفیت نظامی، تمام اتصالات می‌توانند به طور نامحدود بچرخند.

3. راه‌اندازی آسان و راحت است، فقط از طریق کابل USB به رایانه متصل شوید.

4. محدوده دمای کار گسترده، می‌تواند با اطمینان در دمای محیط 10 درجه سانتی‌گراد تا 40 درجه سانتی‌گراد استفاده شود.

بدنه بازوی لوله فیبر کربن هوانوردی، وزن سبک و تغییر شکل کم، پاسخگوی نیازهای اندازه‌گیری در هر زمان و هر مکان (وزن فقط 7 کیلوگرم).6. اتصالات استاندارد تولید شده توسط قالب‌گیری، فرآیند کار را بسیار پایدار می‌کند.
می‌تواند به یک ماژول باتری مجهز شود تا اندازه‌گیری در محل را بدون منبع تغذیه تکمیل کند تا از از دست رفتن داده‌ها ناشی از قطع ناگهانی برق جلوگیری شود.
انواع اجزای نصب و طیف کاملی از پروب‌های Renishaw برای جایگزینی آسان در دسترس هستند.
با انواع روش‌های نصب؛ سه‌پایه، پایه مغناطیسی (فنجان مکش مغناطیسی) و گیره‌های U شکل و غیره، می‌تواند اندازه‌گیری سریع در محل را محقق کند.

تشخیص ویژگی‌های هندسی

1. ویژگی‌های هندسی روی قطعه کار را اندازه‌گیری کنید. و از طریق تصویر و تقاطع، ویژگی‌های هندسی موجود برای تولید ویژگی‌های جدید متناسب می‌شوند.

2. به سرعت ابعاد فضایی مانند فواصل و زوایا بین ویژگی‌های هندسی را تجزیه و تحلیل کنید.

3. سیستم مختصات را می‌توان از طریق نقاط، خطوط و سطوح سفارشی کرد و ابعاد خطی را می‌توان علامت‌گذاری کرد.

تشخیص تحمل هندسی GD&T

نرم‌افزار اندازه‌گیری ابزارهای GD&T را برای ارزیابی تحمل‌های شکل و موقعیت ویژگی‌های هندسی ارائه می‌دهد. به عنوان مثال، عمود بودن، موازی بودن، صافی، استوانه‌ای بودن، هم‌محوری، شیب، موقعیت و غیره.

مقایسه بین مدل سه‌بعدی و شیء واقعی

این نرم‌افزار با فرمت‌های داده سه‌بعدی متعدد سازگار است و روش‌های تراز مختصات متعددی را ارائه می‌دهد. می‌تواند به طور خودکار ویژگی‌های هندسی اندازه‌گیری شده و داده‌های نقطه سطح را با مقادیر نظری در مدل سه‌بعدی مقایسه کند و گزارش‌های گرافیکی تجزیه و تحلیل خطا را ارائه دهد.

گزارش تست

گزارش‌های تست با فرمت‌های PDF، Excel و mht را می‌توان به سرعت خروجی گرفت.

عملکرد سفارشی‌سازی گزارش بازرسی قدرتمند است و گزارش خروجی راحت و سریع است، با تصاویر و متون.

زمینه‌های کاربرد:در خط تولید خودرو، هوافضا، کشتی‌سازی، ساخت فیکسچر بازرسی، ساخت قالب و غیره استفاده می‌شود.

پارامترهای محصول

مشخصات سری RA5
مدل	محدوده اندازه‌گیری فضایی/متر	خطای نشانگر طول فضا/میلی‌متر	سازگاری اندازه‌گیری مختصات تک محوری/میلی‌متر
RA515	1.5 متر	0.035 میلی‌متر	0.025 میلی‌متر
RA520	2.0 متر	0.045 میلی‌متر	0.032 میلی‌متر
RA525	2.5 متر	0.060 میلی‌متر	0.035 میلی‌متر
RA530	3.0 متر	0.080 میلی‌متر	0.056 میلی‌متر
RA535	3.5 متر	0.100 میلی‌متر	0.071 میلی‌متر

لوازم جانبی اختیاری:

دستگاه اندازه‌گیری بازوی مفصلی مختصات سه‌بعدی با دقت بالا RA520 CMM قابل حمل 1

دستگاه اندازه‌گیری بازوی مفصلی مختصات سه‌بعدی با دقت بالا RA520 CMM قابل حمل 2

دستگاه اندازه‌گیری بازوی مفصلی مختصات سه‌بعدی با دقت بالا RA520 CMM قابل حمل 3

دستگاه اندازه‌گیری بازوی مفصلی مختصات سه‌بعدی با دقت بالا RA520 CMM قابل حمل 4

دستگاه اندازه‌گیری بازوی مفصلی مختصات سه‌بعدی با دقت بالا RA520 CMM قابل حمل 5

دستگاه اندازه‌گیری بازوی مفصلی مختصات سه‌بعدی با دقت بالا RA520 CMM قابل حمل 6

دستگاه اندازه‌گیری بازوی مفصلی مختصات سه‌بعدی با دقت بالا RA520 CMM قابل حمل 7

دستگاه اندازه‌گیری بازوی مفصلی مختصات سه‌بعدی با دقت بالا RA520 CMM قابل حمل 8
