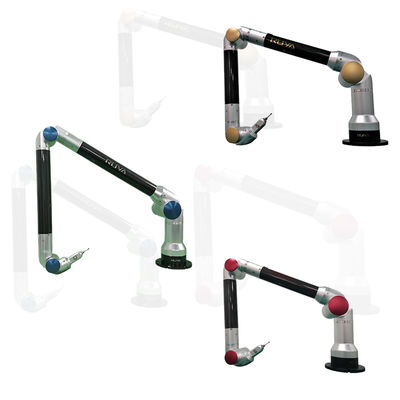

بازوی اندازه گیری سه بعدی قابل حمل با دقت بالا CMM RA535 با محدوده اندازه گیری 3.5m

بازوی اندازه گیری سه بعدی قابل حمل با دقت بالا CMM RA535 با محدوده اندازه گیری 3.5m

نام تجاری:	RUYA
شماره مدل:	RA535
مقدار تولیدی:	1 pc
قیمت:	قابل مذاکره
زمان تحویل:	5-10 working days
شرایط پرداخت:	T/T

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

Place of Origin:

China

گواهی:

ISO 9001

0.1 میلی متر

تکرارپذیری:

0.071 میلی متر

Packaging Details:

Flight case + Wooden box

Supply Ability:

1-10 pieces，2 weeks

برجسته کردن:

بازوی اندازه‌گیری CMM سه‌بعدی

دستگاه اندازه گیری مختصات

بازوی اندازه‌گیری CMM مفصلی

توضیحات محصول

دستگاه اندازه گیری 3D CMM RA535 با دقت بالا

خلاصه ی محصول

بازوی اندازه گیری قابل حمل CMM سری RA5 برای کاربردهای اندازه گیری دقیق در بخش های مختلف صنعتی از جمله خطوط تولید خودرو، تاسیسات نگهداری هواپیما،کشتارگاه های کشتی سازی، کارخانه های لوکوموتیو و کارگاه های تولید قالب.

استانداردهای دقت

مطابق با مختصات استاندارد بین المللی B894.22-2004:

آزمون تکرار پذیری در یک نقطه:اندازه گیری انحراف استاندارد و میانگین نقطه مرکزی با استفاده از مجموعه های متعدد داده های تک نقطه ای برای آزمایش تکرار پذیری تجهیزات اندازه گیری
اندازه گیری دقیق طول فضایی:دقت اندازه گیری را از طریق چندین اندازه گیری طول استاندارد ارزیابی می کند، که 95٪ از نتایج مورد نیاز در استانداردهای دقت کالیبراسیون قرار دارند

قابلیت های اندازه گیری

تشخیص ویژگی های هندسی

اندازه گیری ویژگی های هندسی بر روی قطعات و تولید ویژگی های جدید از طریق پروژکتور و تقاطع
تجزیه و تحلیل سریع ابعاد فضایی از جمله فاصله و زاویه بین ویژگی های هندسی
تنظیم سیستم های مختصات از طریق نقاط، خطوط و سطوح با علامت گذاری ابعاد خطی

تشخیص تحمل هندسی GD&T

نرم افزار اندازه گیری ابزارهای جامع GD&T را برای ارزیابی تحمل شکل و موقعیت از جمله عمودی، موازی، مسطحیت، استوانه ای، هم محوری، شیب،و موقعیت.

مقایسه مدل سه بعدی

سازگاری با فرمت های متعدد داده های سه بعدینرم افزار روش های مختلف هماهنگی را برای مقایسه خودکار ویژگی های هندسی اندازه گیری شده و داده های نقطه سطح با مقادیر نظری در مدل های سه بعدی فراهم می کند، تولید گزارش های گرافیکی تجزیه و تحلیل خطای جامع.

گزارش آزمون

تولید گزارش های آزمون جامع در قالب PDF، اکسل و MHT. عملکرد سفارشی سازی گزارش بازرسی قدرتمند امکان خروجی سریع گزارش های دقیق، تصویری و گسترده با تصاویر و متن را فراهم می کند.

زمینه های کاربرد

خطوط تولید خودرو، هوافضا، کشتی سازی، تولید لوازم بازرسی، تولید قالب و کاربردهای مختلف اندازه گیری دقیق صنعتی.

مشخصات محصول

مدل	محدوده اندازه گیری فضایی	خطای نشان دادن طول فضا	ثبات اندازه گیری مختصات یک محوری
RA515	1.5 متر	0.035 میلی متر	0.025 میلی متر
RA520	2.0m	0.045 میلی متر	0.032 میلی متر
RA525	2.5 متر	0.060mm	0.035 میلی متر
RA530	3.0m	0.080mm	0.056mm
RA535	3.5 متر	0.100 میلی متر	0.071 میلی متر

لوازم جانبی اختیاری

برچسب ها:

دستگاه اندازه گیری مختصات بازوی مفصل,سی ام ام قابل حمل,بازوی مفصل (cmm)

بازوی اندازه‌گیری CMM سه‌بعدی,دستگاه اندازه گیری مختصات,بازوی اندازه‌گیری CMM مفصلی

articulated arm cmm
