High Precision Direct-drive Dual-axis Tracking Turntable with Wide Azimuth Range for Satellite Tracking

نام تجاری:	RUYA
مقدار تولیدی:	1 مجموعه
قیمت:	قابل مذاکره
زمان تحویل:	3-4 ماه
شرایط پرداخت:	T/T

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

ISO 9001

دیافراگم تلسکوپ:

≥600 میلی متر

محدوده زمین:

-5 درجه تا 95

محدودیت مکانیکی پیچ:

-10 درجه تا +100 درجه

محدوده چرخش آزیموت:

-270 درجه تا 270 درجه

وضوح موقعیت زاویه ای:

≤ 0.36 اینچ

دقت موقعیت یابی:

≤ 2 اینچ

تکرارپذیری:

≤ 2 اینچ

دقت اشاره:

<5 اینچ

جزئیات بسته بندی:

جعبه چوبی

قابلیت ارائه:

3 ≤ 3 ماه

برجسته کردن:

direct-drive satellite tracking turntable,dual-axis tracking turntable with warranty,wide azimuth range tracking turntable

dual-axis tracking turntable with warranty

wide azimuth range tracking turntable

توضیحات محصول

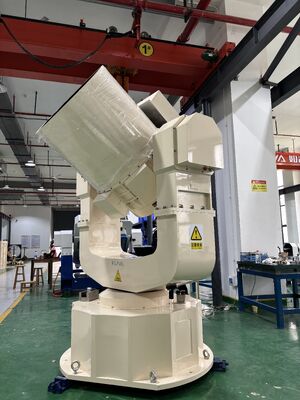

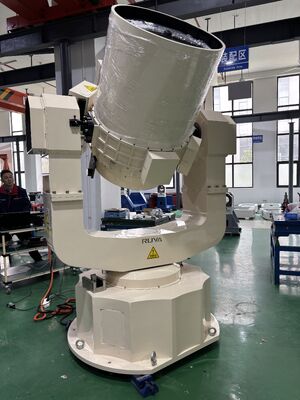

Direct-drive Dual-axis Tracking Turntable

Product Overview

The direct-drive dual-axis tracking turntable is a TL-type two-dimensional tracking device with two degrees of freedom (azimuth and pitch). It simulates satellite pointing and attitude on the ground while eliminating the effects of Earth's rotation. This system serves as a ground receiving station for quantum communication and laser communication satellites, working in conjunction with satellite transmitters to complete satellite-to-ground quantum and laser communication operations.

With customer-defined software control and guidance designs, the turntable is capable of tracking low-orbit satellites with high precision and reliability.

Technical Specifications

Telescope aperture: ≥600mm
Sight axis pointing capability
Dual protection: mechanical limit and electronic limit
Pitch range: -5° to 95°
Pitch mechanical limit: -10º to +100°
Azimuth rotation range: -270° to 270°
Angular position resolution: ≤ 0.36″ (dual-axis)
Positioning accuracy: ≤ 2″ (3σ, dual-axis)
Repeatability: ≤ 2″ (3σ, dual-axis)
Zero position setting capability with real-time absolute position feedback via RS422
Tracking speed: Azimuth 0.004°/s～10°/s; Pitch 0.004°/s～2°/s
Tracking acceleration: Azimuth 0°/s²～1.5°/s²; Pitch 0°/s²～1°/s²
Pointing accuracy: <5″ (1σ) @ elevation angle 20°～80°

Environmental Specifications

Working temperature: -40℃～+60℃
Storage temperature: -55℃～+70℃

Note: Environmental specifications can be customized according to requirements.
