صفحه گردان شبیه‌سازی دینامیکی 3 محوره تست و ارزیابی HWIL با عملکرد بالا شبیه‌ساز حرکت پرواز

نام تجاری:	RUYA
شماره مدل:	/
مقدار تولیدی:	1 مجموعه
قیمت:	قابل مذاکره
زمان تحویل:	4-6 ماه
شرایط پرداخت:	T/T

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

ISO 9001

حداکثر بار:

35 کیلوگرم (شامل وسایل نصب)

ابعاد بار:

400mm×400mm×450mm

تقاطع سه محوره:

0.3 میلی متر

عمود بر سه محور:

± 18 اینچ

دقت سطح نصب:

≤ 2 ″

دقت سطح جابجایی:

≤ 2 ″

حلقه های اسلیپ رسانا:

کمتر از 80 حلقه

وزن:

تقریبا 3000 کیلوگرم

جزئیات بسته بندی:

جعبه چوبی

قابلیت ارائه:

≤3 ست، 6 ماه

برجسته کردن:

شبیه‌ساز حرکت پرواز 3 محوره,شبیه‌ساز حرکت پرواز ارزیابی,صفحه گردان شبیه‌سازی دینامیکی 3 محوره

Evaluation Flight Motion Simulator

Dynamic 3 Axis Simulation Turntable

توضیحات محصول

شبیه سازی 3 محور داینامیک با دقت بالا دور چرخنده عملکرد بالا HWIL آزمایش و ارزیابی شبیه ساز حرکت پرواز

صفحه چرخش شبیه سازی سه محور شامل دو قسمت اصلی است: مکانیکیبدنه دستگاه چرخشو سیستم اندازه گیری و کنترلدستگاه چرخشیک U را اتخاذ می کند-اوه-اوهیا U-U-ساختار T، یک سیستم محور مکانیکی دقیق و یک ساختار پلت فرم با سفتی بالا. این دارای شبیه سازی، موقعیت، سرعت و عملکرد سوئیچ است و می تواند حرکت سه بعدی یکبار. ازش در زمین استفاده میشهنیمه فیزیکیسیستم های شبیه سازی برای ارائه یک محیط حرکت نزدیک به واقعی برای بارهای مانند سیستم های ناوبری بی وقفه. همچنین می تواند یک محور، دو محور،یا مرجع موقعیت و سرعت سه محوری برای بار مورد آزمایش، و برای آزمایش و آزمایش اجزای بی وقفه استفاده می شود،و سیستم های ناوبری بی وقفه.

1.حداکثر بار:35کیلوگرم(از جمله دستگاه نصب);

2.بارابعاد: 400mm × 400mm × 450mm

3.Tتقاطع سه محور: ±0.3mm

4.عمودی سه محور: ±18′′؛

5.دقت سطح نصب: ≤±2′′؛ دقت سطح موقعیت: ≤±2′′؛

6.نشت مغناطیسی در سطح نصب: ≤0.1mT(10 میلی متربهسطح نصب);

7.حلقه های اسلیپ رسانا: کاربرکانالباید حداقل ۸۰ حلقه داشته باشد.

8.ابعاد تقریبی پلتفرم ماشین عبارتند از: طول 1600 × عرض 1450 × ارتفاع2200mm;

9.وزن:حدود 3000 کیلوگرم

اصلی شاخص های عملکرد

	دستگاه چرخ دار شبیه سازی سه محور
	رول(محور داخلی)	ارتفاع(محور میانی)	محور بیرونی
زاویه چرخش محدوده	360 درجه پیوسته	360 درجه پیوسته	360 درجه پیوسته
حداکثر زاویهنرخ	400 o/s	400 o/s	300 o/s
حداکثر شتاب زاویه ای	۴۰۰۰ درجه در ثانیه²	2500o/s²	3000 o/s²
حداقلثابت نرخ	0.003 o/s	0.003 o/s	0.003 o/s
دقت موقعیت زاویه	±10.8′′	±10.8′′	±10.8′′
شاخص پاسخ فرکانس دو برابر ده، 0.5 درجه	12 هرتز	10 هرتز	10 هرتز
شاخص پاسخ فرکانس دو برابر ده، 0.5 درجه	پاسخ دامنه زمانی یک سیگنال گام (امپیلایت 1°): تجاوز ≤ 25٪، نوسانزمان ≤ 1

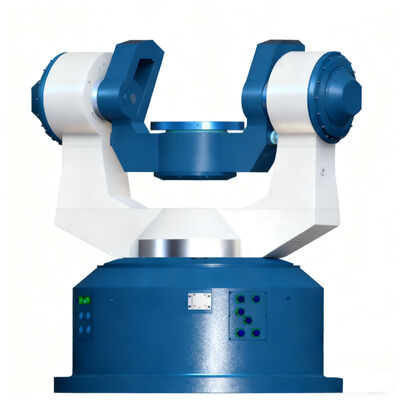

صفحه گردان شبیه‌سازی دینامیکی 3 محوره تست و ارزیابی HWIL با عملکرد بالا شبیه‌ساز حرکت پرواز 0

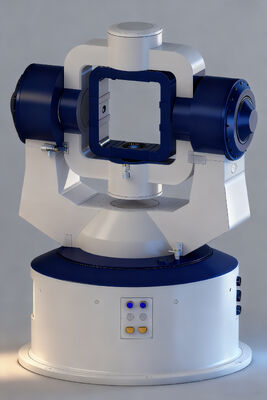

صفحه گردان شبیه‌سازی دینامیکی 3 محوره تست و ارزیابی HWIL با عملکرد بالا شبیه‌ساز حرکت پرواز 1
