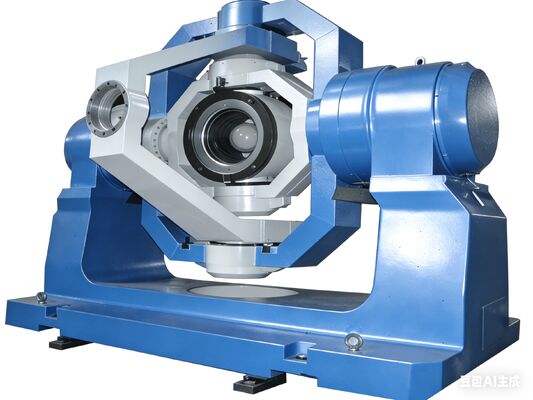

دورگرد شبیه سازی 5 محور با دقت بالا با عملکرد بالا برای آزمایش HWIL و شبیه سازی حرکت پرواز

نام تجاری:	RUYA
شماره مدل:	/
مقدار تولیدی:	1 مجموعه
قیمت:	قابل مذاکره
زمان تحویل:	4-6 ماه
شرایط پرداخت:	T/T

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

ISO 9001

حداکثر بار:

میز گردان سه محوره: ≥ 35 کیلوگرم. میز گردان دو محوره: ≥ 80 کیلوگرم

ابعاد بار:

میز گردان سه محوره: ≥φ300mm × 600mm ; صفحه گردان دو محوره: ≥φ300mm × 400mm

تقاطع بین سه محور و دو محور:

≤ کره شعاع 1 میلی متر

عمود بین محورها:

± 10

خطای چرخش زاویه شیب:

± 10

وزن:

تقریباً 15000 کیلوگرم

جزئیات بسته بندی:

جعبه چوبی

قابلیت ارائه:

≤3 ست، 6 ماه

برجسته کردن:

5- محور چرخ دار

دستگاه چرخ دار شبیه سازی حرکت پرواز

دستگاه چرخ دار شبیه سازی دقیق

توضیحات محصول

میز گردان شبیه سازی 5 محوره Dynamic با دقت بالا

بررسی اجمالی محصول

این شبیه ساز حرکت پرواز آزمایش و ارزیابی HWIL با کارایی بالا دارای یک میز شبیه سازی پنج محوره است که به طور دقیق نگرش های مختلف هواپیما را در محیط های کاری تکرار می کند. این به طور واقعی ویژگی های مکانیکی را در طول پرواز واقعی بازتولید می کند و در درجه اول برای آزمایش های حرکت شبیه سازی نگرش فضایی اجزای اینرسی استفاده می شود.

این سیستم قابلیت‌های پاسخ دینامیکی بالا، ظرفیت بار زیاد و عملکردهای جامع از جمله موقعیت، سرعت، نوسانات سینوسی و شبیه‌سازی پیوند پنج محوری را ارائه می‌دهد. برای آزمایش‌های شبیه‌سازی نیمه فیزیکی سیستم‌های اپتوالکترونیکی هوابرد ایده‌آل است.

ساختار مکانیکی

پیکربندی مکانیکی از دو جزء اصلی تشکیل شده است:

میز گردان سه محوره- شبیه سازی حرکت هواپیما با استفاده از ساختار OUT برای درجات آزادی چرخش، انحراف و گام
میز گردان دو محوره- شبیه سازی حرکت نسبی هدف با استفاده از ساختار OU برای درجه آزادی آزیموت و گام

هر محور توابع موقعیت، سرعت، نوسان و شبیه سازی را فراهم می کند و یک محیط حرکت شبیه سازی شده جامع برای هواپیما، جستجوگرها و شبیه سازهای هدف ایجاد می کند.

مشخصات کلیدی

حداکثر بار:میز گردان سه محوره: ≥ 35 کیلوگرم (شامل وسایل نصب)؛ میز گردان دو محوره: ≥ 80 کیلوگرم (شامل وسایل نصب)
ابعاد بار:میز گردان سه محوره: ≥φ300mm × 600mm. صفحه گردان دو محوره: ≥φ300mm × 400mm
تقاطع بین سه محور و دو محور:≤ کره شعاع 1 میلی متر
عمود بین محورها:± 10 اینچ
خطای چرخش زاویه شیب:± 10 اینچ
ابعاد صفحه چرخان مکانیکی:تقریباً 5000 × 2500 × 3600 میلی متر
وزن:تقریبا 15000 کیلوگرم

شاخص های عملکرد

	سیستم شفت پرواز سه محوره					سیستم محوری خط دید هدف دو محوره
	رول	Yاوه		زمین		آزیموت		زمین
زاویه چرخشی محدوده	مستمر	± 65 درجه		± 65 درجه		± 60 درجه		± 60 درجه
سه محوره ودوگانه-محور rبرجستهحرکتمحدوده	با نصب شبیه ساز هدف، حد نسبی قاب گام سه محورصفحه گردانوزمین قاب ازدوگانه-محورصفحه گردان≥40 درجه است، دیافراگم شبیه ساز هدف φ300 میلی متر است، و قسمت جلویی آن 600 میلی متر از مرکز میز چرخان فاصله دارد. حرکت آزیموتچرخشیمحدوده زاویه ازدوگانه-محورصفحه گردان ± 40 درجه است.
حداقل زاویه اینرخ	0.001 º/s	0.001 º/s		0.001 º/s		0.001 º/s		0.001 º/s
حداکثر زاویه اینرخ	400 º/s	300 º/s		300 º/s		50 º/s		50 º/s
حداکثر شتاب زاویه ای	4000º/s²	3000 درجه در ثانیه²		2000 º/s²		450 º/s²		450 º/s²
دقت موقعیت	± 15 اینچ	± 15 اینچ		± 15 اینچ		± 15 اینچ		± 15 اینچ
تکرارپذیری موقعیت	7.2 اینچ	7.2 اینچ		7.2 اینچ		7.2 اینچ		7.2 اینچ
وضوح موقعیت	3.6 اینچ	3.6 اینچ		3.6 اینچ		3.6 اینچ		3.6 اینچ
الفدقت نرخ زاویه ای	ω≤10 º/s: 0.1 º/s ω≥10 º/s: 0.1 º/s
الفگوشه اینرخثبات	ω≤1 º/s: 2×10^-2 ω>1º/s: 5×10^-3
شاخص پاسخ فرکانس	12 هرتز	8 هرتز	8 هرتز		4 هرتز		4 هرتز
	دو برابر 10، دامنه محاسبه شده بر اساس حداکثر شتاب زاویه ای، مقدار پیک به اوج 1 درجه.
