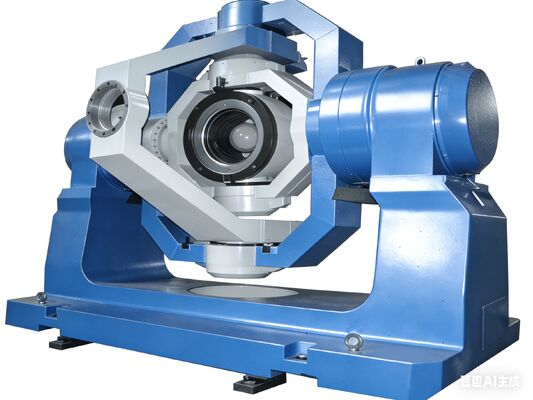

شبیه سازی 5 محور داینامیک با دقت بالا دور چرخنده عملکرد بالا HWIL آزمایش و ارزیابی شبیه ساز حرکت پرواز

یک دورگرد شبیه سازی پنج محور می تواند موقعیت های مختلف یک هواپیما را در محیط کاری خود شبیه سازی کند و ویژگی های مکانیکی مربوطه را در طی پرواز واقعی به صورت واقعی بازتولید کند.این به طور عمده برای آزمایشات حرکت شبیه سازی موقعیت فضایی از اجزای بی وقفه استفاده می شود، دارای قابلیت های پاسخ دینامیکی بالا، بار های بزرگ، موقعیت ها، نرخ ها، نوسانات سینوسایدال و عملکردهای شبیه سازی پنج محور است.می تواند برای آزمایش های شبیه سازی نیمه فیزیکی از سیستم های اپتو الکترونیک هوا استفاده شود.

ساختار مکانیکی آن عمدتا شامل یک صفحه چرخش سه محور است که حرکت حالت هواپیما را شبیه سازی می کند و یک صفحه چرخش دو محور که حرکت نسبی یک هدف را شبیه سازی می کند.هر محور موقعیتی دارد، عملکردهای سرعت، سوئیچ و شبیه سازی، فراهم کردن یک محیط حرکت شبیه سازی شده برای بارهای مانند هواپیماها، جستجوگران و شبیه سازهای هدف.صفحه چرخش سه محور یک ساختار O-U-T را برای شبیه سازی سه درجه آزادی چرخش یک هواپیما اتخاذ می کند: رول، پیشگامان و پیچ. دو محور turntable اتخاذ یک ساختار O-U برای تحقق دو درجه آزادی چرخش: azimuth و پیچ،شبیه سازی حرکات نسبی (زاویه ارتفاع و زاویه خط دید) بین هواپیما و هدف .

1.حداکثر بار: سه محوربرگردجدول: ≥35کیلوگرم(از جمله دستگاه نصب);دوگانه- محوربرگردجدول:≥ 80در کیلوگرم (از جمله دستگاه نصب);

2.بارابعاد:سه محوربرگردجدول: ≥φ300mm×600 میلی متر;دوگانه- محوربرگردجدول:≥φ300mm×400 میلی متر;

3.تقاطع بین سه محور و دو محور: یک کره با شعاع ≤ 1mm

4.عمودی بین محورها: ±10′′

5.خطای چرخش زاویه شیب: ±10′′

6.ابعاد تقریبیمکانیکی دستگاه چرخشطول:5000× عرض 2500 × ارتفاع 3600mm;

7.وزن: حدود 15000 کیلوگرم

شاخص های عملکرد اصلی
