2-STGZ/2 دو بعدی UAV ردیابی دور چرخ دار نوع قاب U-T ساختار دو محور ردیابی دستگاه

Name: 2-STGZ/2 دو بعدی UAV ردیابی دور چرخ دار نوع قاب U-T ساختار دو محور ردیابی دستگاه
Brand: Jiujiang RUYA Precision Technology Co., Ltd
SKU: 2-STGZ/2
Availability: InStock

نام تجاری:	RUYA
شماره مدل:	2-STGZ/2
مقدار تولیدی:	1 مجموعه
قیمت:	قابل مذاکره
زمان تحویل:	3 ماه
شرایط پرداخت:	T/T

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

ISO 9001

محدوده چرخش آزیموت:

-90-~ 90 درجه

محدوده چرخش گام:

-5°~+85°

دقت اشاره (ایستا):

10 اینچ (3σ)

تکرارپذیری:

2 اینچ

لرزش زاویه ای محور عمودی:

≤2″

لرزش زاویه ای محور افقی:

≤3 اینچ

وضوح اندازه گیری موقعیت زاویه ای:

0.0001 درجه

دقت اندازه گیری موقعیت زاویه ای:

≤5 اینچ

جزئیات بسته بندی:

جعبه چوبی

قابلیت ارائه:

3 ≤ 3 ماه

توضیحات محصول

2-STGZ/2 دو بعدی UAV ردیابی دور چرخ دار نوع قاب U-T ساختار دو محور ردیابی دستگاه

توضیحات محصول

2-STGZ/2 دو بعدی ردیابی دور بند دارای دو درجه آزادی حرکت: azimuth و pitch است.

این یک دستگاه ردیابی دو بعدی با ساختار U-T است که عمدتاً برای ردیابی وسایل نقلیه هوایی بدون سرنشین (UAV) استفاده می شود.

پارامترهای محصول

1. ساختار صفحه چرخش: محور آزیموت یک ساختار به شکل "T" را اتخاذ می کند. محور پیچ یک ساختار فریم حلقه ای به شکل "U" را اتخاذ می کند.

2محدوده چرخش آزیموث: -90o ~ + 90 ° (به نقطه مرکز)

3دامنه چرخش پیچ: -5°~+85°

4نقطه صفر: مجهز به دیسک کد نقطه صفر

5دقت اشاره (استاتیک): 10′′ (3σ)

6تکرار: 2′′

7محور عمودی: تکان زاویه ای: ≤2′′

8محور افقی: تکان زاویه ای: ≤3′′

9رزولوشن اندازه گیری موقعیت زاویه ای: 0.0001°

10دقت اندازه گیری موقعیت زاویه ای: ≤5′′

11اندازه بار: دو Φ250

12وزن بار: 30 کیلوگرم، بشکه دو عدسی

13وزنه تابلوی پخش: 45 کیلوگرم

14محدودیت ها: حفاظت دوگانه با محدودیت های مکانیکی و الکترونیکی

15. اشتباه ردیابی: <3′′

16حداکثر سرعت آزیموت: ≥20°/s

17حداکثر سرعت ردیابی ازیموت: ≥2°/s

18حداکثر سرعت ارتفاع: ≥20°/s

19حداکثر سرعت ردیابی پیچ: ≥2°/s

20حداکثر شتاب در مسیر ازیموت: ≥2°/s

21حداکثر شتاب ردیابی پیچ: ≥2°/s.

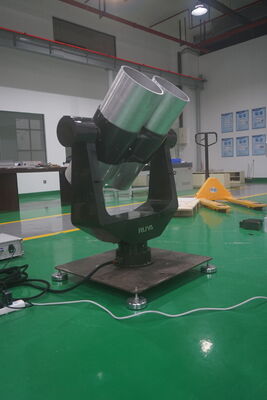

2-STGZ/2 دو بعدی UAV ردیابی دور چرخ دار نوع قاب U-T ساختار دو محور ردیابی دستگاه 0

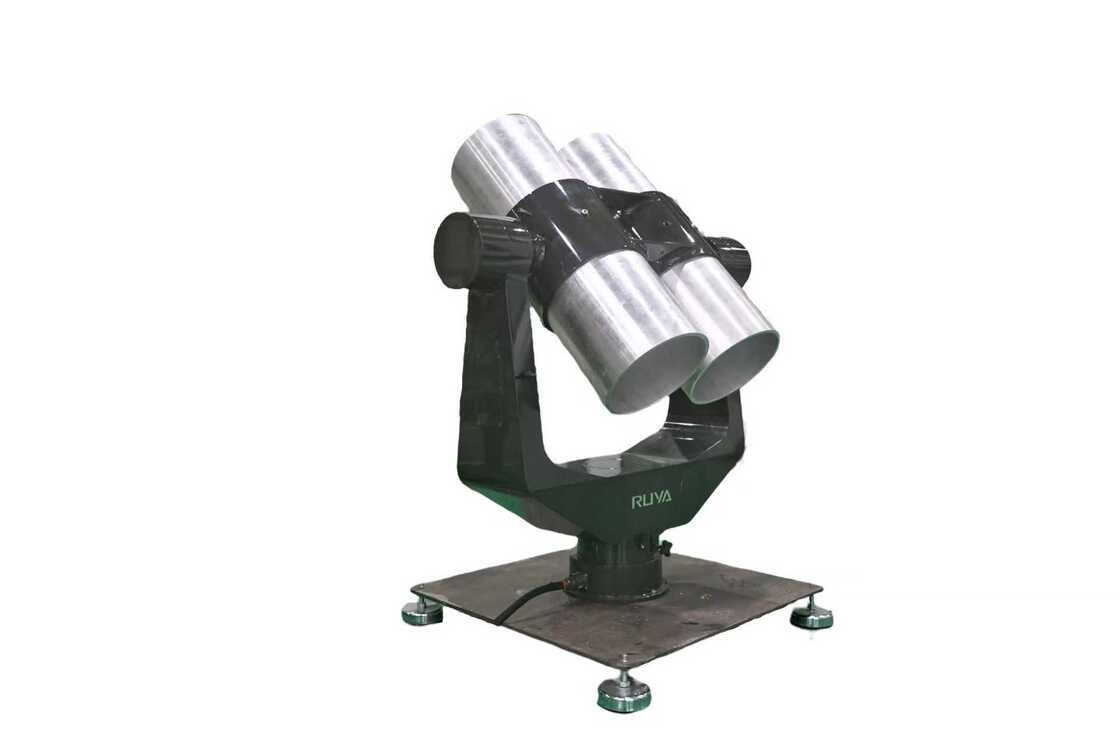

2-STGZ/2 دو بعدی UAV ردیابی دور چرخ دار نوع قاب U-T ساختار دو محور ردیابی دستگاه 1

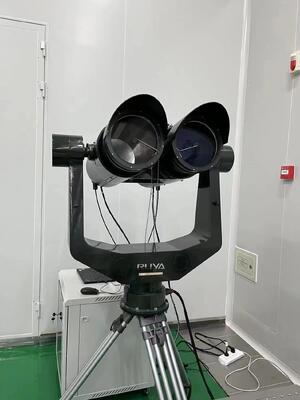

2-STGZ/2 دو بعدی UAV ردیابی دور چرخ دار نوع قاب U-T ساختار دو محور ردیابی دستگاه 2

2-STGZ/2 دو بعدی UAV ردیابی دور چرخ دار نوع قاب U-T ساختار دو محور ردیابی دستگاه 3
